TRIGGER : détection de tous les fronts

Description du fonctionnement

Le bloc fonction reconnaît tous les types de fronts (1 -> 0 et 0 -> 1) à l’entrée CLK.

En cas de front montant, l'entrée CLK passe de "0" à "1" ; en cas de front descendant, l'entrée CLK passe de "1" à "0".

Quel que soit le type de front, la sortie EDGE passe à "1".

En cas de front montant, en plus de EDGE la sortie RISE passe à "1".

En cas de front descendant, en plus de EDGE la sortie FALL passe à "1". S'il ne se produit aucun front, toutes les sorties deviennent "0".

Les paramètres supplémentaires et peuvent être configurés.

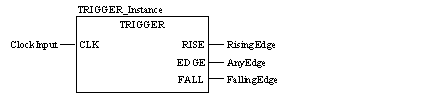

Représentation dans FBD

Représentation :

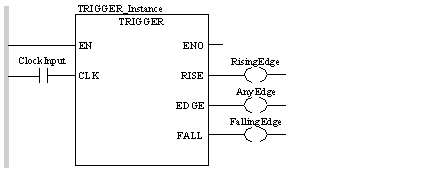

Représentation dans LD

Représentation :

Représentation dans IL

Représentation :

CAL TRIGGER_Instance (CLK:=ClockInput, RISE=>RisingEdge,
    EDGE=>AnyEdge, FALL=>FallingEdge)

Représentation dans ST

Représentation :

TRIGGER_Instance (CLK:=ClockInput, RISE=>RisingEdge,
    EDGE=>AnyEdge, FALL=>FallingEdge) ;

Description des paramètres

Description des paramètres d'entrée :

Paramètres	Type de données	Signification
CLK	BOOL	Entrée horloge

Description des paramètres de sortie :

Paramètres	Type de données	Signification
RISE	BOOL	Détection d'un front montant
EDGE	BOOL	Détection d'un front quel qu'en soit le type
FALL	BOOL	Détection d'un front descendant

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

Si ENO est réglé sur 0 (car EN = 0 ou en cas d'erreur d'exécution) :

les sorties du bloc fonction restent dans l'état qui était le leur lors du dernier cycle de scrutation exécuté correctement ;
la ou les sorties de la fonction, ainsi que les procédures, sont réglées sur 0.
