SEL : sélection binaire

Description du fonctionnement

La fonction sélectionne l’une des deux valeurs d’entrée.

En fonction de l’état de l’entrée Selection, l’entrée transmise à la sortie Output est soit Input0 soit Input1.

Selection = 0 -> Output = Input0

Selection = 1 -> Output = Input1

Les types de données des valeurs d’entrée Input0 et Input1 et celui de la valeur de sortie Output doivent être identiques.

Les paramètres supplémentaires et peuvent être configurés.

Représentation dans FBD

Représentation :

Représentation dans LD

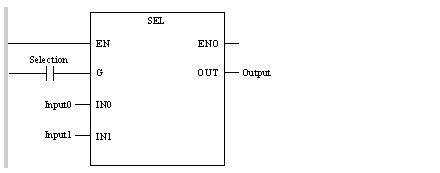

Représentation :

Représentation dans IL

Représentation :

LD Selection
SEL Input0, Input1
ST Output

Représentation dans ST

Représentation :

Output := SEL (Selection, Input0, Input1) ;

Description des paramètres

Description des paramètres d'entrée :

Paramètre	Type de données	Signification
Selection	BOOL	Entrée de sélection
Input0	ANY	Entrée 0
Input1	ANY	Entrée 1

Description des paramètres de sortie :

Paramètre	Type de données	Signification
Output	ANY	Sortie

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

Si ENO est réglé sur 0 (car EN = 0 ou en cas d'erreur d'exécution) :

les sorties du bloc fonction restent dans l'état qui était le leur lors du dernier cycle de scrutation exécuté correctement ;
la ou les sorties de la fonction, ainsi que les procédures, sont réglées sur 0.

BOOL

BOOL est l'abréviation du type booléen. Il s'agit du type de données de base en informatique. Une variable de type BOOL peut avoir l'une des deux valeurs suivantes : 0 (FALSE) ou 1 (TRUE).

Un bit extrait d'un mot est de type BOOL, par exemple :%MW10.4

ANY

Une hiérarchie existe entre les différents types de données. Dans les DFB, il est parfois possible de déclarer les variables pouvant contenir plusieurs types de valeurs. On utilise alors les types ANY_xxx.

La figure suivante décrit cette structure hiérarchisée :
