MUX : multiplexeur

Traduction de la notice originale

Description de la fonction

Cette fonction transfère l'entrée en sortie selon la valeur de l'entrée K.

Il est possible d'augmenter le nombre d'entrées.

et peuvent être configurés comme paramètres supplémentaires.

Exemple

K = 0 : l'entrée IN0 est transférée en sortie.

K = 1 : l'entrée IN1 est transférée en sortie.

K = 5 : l'entrée IN5 est transférée en sortie.

K = n : l'entrée INn est transférée en sortie.

Types de données

Les types de données des entrées Input0 à Inputn et de la sortie doivent être identiques.

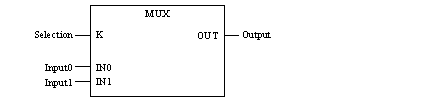

Représentation en FBD

Représentation :

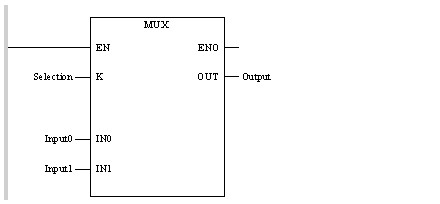

Représentation en LD

Représentation :

Représentation en IL

Représentation :

LD Selection
MUX Input0, Input1
ST Output

Représentation en ST

Représentation :

Output := MUX (Selection, Input0, Input1) ;

Description des paramètres

Description des paramètres d'entrée :

Paramètre	Type de données	Signification
K	INT, DINT, UINT, UDINT	Entrée de sélection K = 0…30
IN0	ANY	1. Entrée
IN1	ANY	2. Entrée
IN2	ANY	3. Entrée
INn	ANY	n+1. entrée, n = max. 30

Description des paramètres de sortie :

Paramètre	Type de données	Signification
OUT	ANY	Sortie

Erreur d'exécution

Lorsque la valeur de l'entrée K (sélecteur) est hors limites, un message d'erreur s'affiche dans la fenêtre Visualisation du diagnostic ; le mot %SW125 contient le code d'erreur correspondant.

NOTE : Pour obtenir la liste des valeurs et des codes d'erreur de bloc, reportez-vous à Statistiques.

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

INT est l'abréviation du format single INTeger (entier simple codé sur 16 bits).

Les limites supérieure/inférieure sont les suivantes : - (2 puissance 15) à (2 puissance 15) - 1.

-32768, 32767, 2#1111110001001001, 16#9FA4.

DINT est l'abréviation du format Double INTeger (entier double codé sur 32 bits).

Les limites supérieure/inférieure sont les suivantes : - (2 puissance 31) à (2 puissance 31) - 1.

-2147483648, 2147483647, 16#FFFFFFFF.

UINT est l'abréviation du format « Unsigned INTeger » (entier non signé codé sur 16 bits). Les limites inférieure et supérieure sont les suivantes : 0 à (2 puissance 16) - 1.

0, 65535, 2#1111111111111111, 8#177777, 16#FFFF.

UDINT est l'acronyme du format « Unsigned Double INTeger » (entier double non signé) (codé sur 32 bits). Les limites inférieure et supérieure sont les suivantes : 0 à (2 puissance 32) - 1.

0, 4294967295, 2#11111111111111111111111111111111, 8#37777777777, 16#FFFFFFFF.

Une hiérarchie existe entre les différents types de données. Dans les DFB, il est parfois possible de déclarer les variables pouvant contenir plusieurs types de valeurs. On utilise alors les types ANY_xxx.
