R_TRIG : détection de front montant

Description du fonctionnement

Le bloc fonction sert à détecter les fronts montants 0 -> 1.

Lorsque l’entrée CLK passe de "0" à "1", la sortie Q passe à "1". La sortie reste à "1" pendant un cycle d’exécution de la fonction; ensuite, la sortie revient à "0".

Les paramètres supplémentaires et peuvent être configurés.

Représentation dans FBD

Représentation :

Représentation dans LD

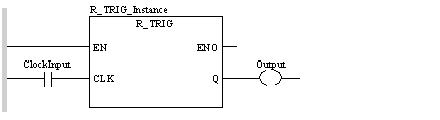

Représentation :

Représentation dans IL

Représentation :

CAL R_TRIG_Instance (CLK:=ClockInput, Q=>Output)

Représentation dans ST

Représentation :

R_TRIG_Instance (CLK:=ClockInput, Q=>Output) ;

Description des paramètres

Description des paramètres d'entrée :

Paramètre	Type de données	Signification
CLK	BOOL	Entrée horloge

Description des paramètres de sortie :

Paramètre	Type de données	Signification
Q	BOOL	Sortie

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

Si ENO est réglé sur 0 (car EN = 0 ou en cas d'erreur d'exécution) :

les sorties du bloc fonction restent dans l'état qui était le leur lors du dernier cycle de scrutation exécuté correctement ;
la ou les sorties de la fonction, ainsi que les procédures, sont réglées sur 0.

BOOL

BOOL est l'abréviation du type booléen. Il s'agit du type de données de base en informatique. Une variable de type BOOL peut avoir l'une des deux valeurs suivantes : 0 (FALSE) ou 1 (TRUE).

Un bit extrait d'un mot est de type BOOL, par exemple :%MW10.4
