OR : fonction OU

Description du fonctionnement

La fonction procède au chaînage en logique OU des séquences binaires aux entrées et délivre le résultat en sortie.

Les types de données de toutes les valeurs d’entrée et celui de la valeur de sortie doivent être identiques.

Il est possible d’augmenter le nombre d’entrées à 32 au maximum.

Les paramètres supplémentaires et peuvent être configurés.

Autres fonctions disponibles

Lors de l'utilisation d'un automate Premium, les fonctions suivantes sont également disponibles dans la bibliothèque Obsolète :

OR_DINT
OR_INT

Le fonctionnement de ces fonctions est identique à celui de la fonction OR.

Formule

OUT = IN1 OR IN2 OR ... OR INn

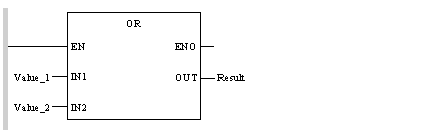

Représentation dans FBD

Représentation :

Représentation dans LD

Représentation :

Représentation dans IL

Représentation :

LD Value_1
OR Value_2
ST Result

Représentation dans ST

Représentation :

Result := OR (Value_1, Value_2) ;

Description des paramètres

Description des paramètres d'entrée :

Paramètre	Type de données	Signification
Value_1	BOOL, BYTE, WORD, DWORD	Séquence binaire d’entrée
Value_2	BOOL, BYTE, WORD, DWORD	Séquence binaire d’entrée
Value_n	BOOL, BYTE, WORD, DWORD	Séquence binaire d’entrée n = 32 max

Description des paramètres de sortie :

Paramètre	Type de données	Signification
Result	BOOL, BYTE, WORD, DWORD	Séquence binaire de sortie

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

Si ENO est réglé sur 0 (car EN = 0 ou en cas d'erreur d'exécution) :

les sorties du bloc fonction restent dans l'état qui était le leur lors du dernier cycle de scrutation exécuté correctement ;
la ou les sorties de la fonction, ainsi que les procédures, sont réglées sur 0.

WORD

Le type WORD est codé dans un format 16 bits et sert à effectuer des traitements sur des chaînes de bits.

Le tableau ci-dessous donne les limites inférieure/supérieure des bases qui peuvent être utilisées :

Base	Limite inférieure	Limite supérieure
Hexadécimale	16#0	16#FFFF
Octale	8#0	8#177777
Binaire	2#0	2#1111111111111111

Exemples de représentation

Données	Représentation dans l'une des bases
0000000011010011	16#D3
1010101010101010	8#125252
0000000011010011	2#11010011

DWORD

DWORD est l'acronyme de « Double Word » (mot double).

Le type DWORD est codé dans un format 32 bits.

Le tableau ci-dessous donne les limites inférieure/supérieure des bases qui peuvent être utilisées :

Base	Limite inférieure	Limite supérieure
Hexadécimale	16#0	16#FFFFFFFF
Octale	8#0	8#37777777777
Binaire	2#0	2#11111111111111111111111111111111

Exemples de représentation :

Données	Représentation dans l'une des bases
00000000000010101101110011011110	16#ADCDE
00000000000000010000000000000000	8#200000
00000000000010101011110011011110	2#10101011110011011110
