DIVMOD : division et modulo

Traduction de la notice originale

Description du fonctionnement

Cette procédure divise la valeur à l’entrée Dividend par la valeur à l’entrée Divisor. Le résultat de la division est délivré à la sortie Quotient. Le reste de la division est délivré à la sortie Modulo.

A la division, une éventuelle position décimale est coupée vers zéro dans le résultat de la division.

Les types de données de toutes les valeurs d’entrée et de sortie doivent être identiques.

Les paramètres supplémentaires et peuvent être configurés.

Formule

Formule du bloc :

DV = IN1 / IN2

MD = IN1 mod IN2

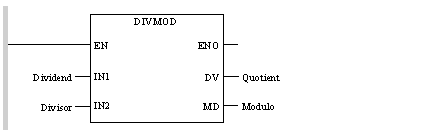

Représentation dans FBD

Représentation :

Représentation dans LD

Représentation :

Représentation dans IL

Représentation :

LD Dividend
DIVMOD Divisor, Quotient, Modulo

Représentation dans ST

Représentation :

DIVMOD (Dividend, Divisor, Quotient, Modulo);

Description des paramètres

Description des paramètres d'entrée :

Paramètres	Type de données	Signification
Dividend	INT, DINT, UINT, UDINT	Dividend
Divisor	INT, DINT, UINT, UDINT	Divisor

Description des paramètres de sortie :

Paramètres	Type de données	Signification
Quotient	INT, DINT, UINT, UDINT	Quotient
Modulo	INT, DINT, UINT, UDINT	Modulo

Erreur d’exécution

Le bit système %S18 est réglé sur 1 si une division non autorisée par 0 est effectuée.

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

INT est l'abréviation du format single INTeger (entier simple codé sur 16 bits).

Les limites supérieure/inférieure sont les suivantes : - (2 puissance 15) à (2 puissance 15) - 1.

-32768, 32767, 2#1111110001001001, 16#9FA4.

DINT est l'abréviation du format Double INTeger (entier double codé sur 32 bits).

Les limites supérieure/inférieure sont les suivantes : - (2 puissance 31) à (2 puissance 31) - 1.

-2147483648, 2147483647, 16#FFFFFFFF.

UINT est l'abréviation du format « Unsigned INTeger » (entier non signé codé sur 16 bits). Les limites inférieure et supérieure sont les suivantes : 0 à (2 puissance 16) - 1.

0, 65535, 2#1111111111111111, 8#177777, 16#FFFF.

UDINT est l'acronyme du format « Unsigned Double INTeger » (entier double non signé) (codé sur 32 bits). Les limites inférieure et supérieure sont les suivantes : 0 à (2 puissance 32) - 1.

0, 4294967295, 2#11111111111111111111111111111111, 8#37777777777, 16#FFFFFFFF.
