BIT_TO_WORD : conversion de type

Description du fonctionnement

La fonction convertit 16 valeurs d’entrée du type de données en une valeur de sortie du type de données .

Les valeurs d'entrée sont affectées à la sortie aux différents bits du mot suivant l’ordre des entrées.

Les paramètres supplémentaires et peuvent être configurés.

Formule

Formule du bloc :

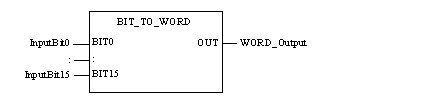

Représentation dans FBD

Représentation :

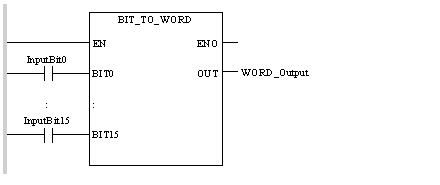

Représentation dans LD

Représentation :

Représentation dans IL

Représentation :

LD InputBit0
BIT_TO_WORD InputBit1, InputBit2, InputBit3, InputBit4,
            InputBit5, InputBit6, InputBit7,InputBit8,
            InputBit9, InputBit10, InputBit11, InputBit12,
            InputBit13, InputBit14, InputBit15
ST WORD_Output

Représentation dans ST

Représentation :

WORD_Output := BIT_TO_WORD (InputBit0, InputBit1,
    InputBit2, InputBit3, InputBit4, InputBit5,
    InputBit6, InputBit7, InputBit8, InputBit9,
    InputBit10, InputBit11, InputBit12, InputBit13,
    InputBit14, InputBit15) ;

Description des paramètres

Description des paramètres d'entrée :

Paramètres	Type de données	Signification
InputBit0	BOOL	Bit d'entrée 0
:	:	:
InputBit15	BOOL	Bit d'entrée 15

Description des paramètres de sortie :

Paramètres	Type de données	Signification
WORD_Output	WORD	Valeur de sortie

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

Si ENO est réglé sur 0 (car EN = 0 ou en cas d'erreur d'exécution) :

les sorties du bloc fonction restent dans l'état qui était le leur lors du dernier cycle de scrutation exécuté correctement ;
la ou les sorties de la fonction, ainsi que les procédures, sont réglées sur 0.

WORD

Le type WORD est codé dans un format 16 bits et sert à effectuer des traitements sur des chaînes de bits.

Le tableau ci-dessous donne les limites inférieure/supérieure des bases qui peuvent être utilisées :

Base	Limite inférieure	Limite supérieure
Hexadécimale	16#0	16#FFFF
Octale	8#0	8#177777
Binaire	2#0	2#1111111111111111

Exemples de représentation

Données	Représentation dans l'une des bases
0000000011010011	16#D3
1010101010101010	8#125252
0000000011010011	2#11010011
