BIT_TO_BYTE : conversion de type

Description du fonctionnement

La fonction convertit 8 valeurs d’entrée du type de données en 1 valeur de sortie du type de données .

Les valeurs d'entrée sont affectées à la sortie aux différents bits de l'octet suivant l’ordre des entrées.

Les paramètres supplémentaires et peuvent être configurés.

Formule

Formule du bloc :

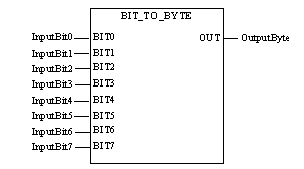

Représentation dans FBD

Représentation :

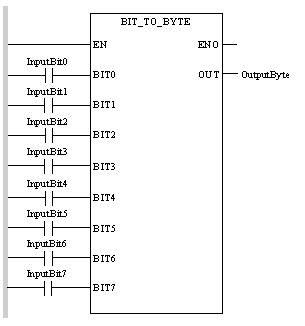

Représentation dans LD

Représentation :

Représentation dans IL

Représentation :

LD InputBit0
BIT_TO_BYTE InputBit1, InputBit2, InputBit3, InputBit4,
            InputBit5, InputBit6, InputBit7
ST OutputByte

Représentation dans ST

Représentation :

OutputByte := BIT_TO_BYTE (InputBit0, InputBit1,
    InputBit2, InputBit3, InputBit4, InputBit5, InputBit6,
    InputBit7) ;

Description des paramètres

Description des paramètres d'entrée :

Paramètres	Type de données	Signification
InputBit0	BOOL	Bit d'entrée 0
InputBit1	BOOL	Bit d'entrée 1
:	:	:
InputBit7	BOOL	Bit d'entrée 7

Description des paramètres de sortie :

Paramètres	Type de données	Signification
OutputByte	BYTE	Valeur de sortie

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

Si ENO est réglé sur 0 (car EN = 0 ou en cas d'erreur d'exécution) :

les sorties du bloc fonction restent dans l'état qui était le leur lors du dernier cycle de scrutation exécuté correctement ;
la ou les sorties de la fonction, ainsi que les procédures, sont réglées sur 0.
