Structure d'un esclave AS-i à adressage étendu
(Traduction du document original anglais)
A propos de nous
Présentation
Le bus AS-i V2 étendu permet l'interconnexion de 62 équipements à adressage étendu.
Les esclaves à adressage étendu disposent chacun de :
Le bus AS-i V2 est capable de gérer jusqu'à 248 entrées et 186 sorties d’esclaves à adressage standard.
Chaque esclave possède sa propre adresse, un profil et un sous-profil (définition de l'échange des variables).
Illustration de la structure

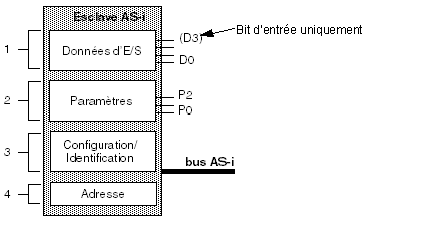

La figure ci-dessous présente la structure d'un esclave à adressage étendu.
Description des éléments constitutifs
Le tableau ci-dessous présente les différents éléments qui composent la structure d'un esclave à adressage étendu.
Numéro
Elément
Description
1
Données d'entrées/sorties
Les données d’entrées sont mémorisées par l'esclave et mises à la disposition du maître AS-i.
Les données de sorties sont mises à jour par le module maître.
2
Paramètres
Les paramètres permettent le pilotage et la commutation des modes de marche internes au capteur ou actionneur.
3
Configuration/Identification
Ce champ contient :
  • le code correspondant à la configuration des entrées/sorties (I/O),
  • le code d'identification de l'esclave (ID),
  • les codes d'identification de l'esclave (ID1 et ID2).
4
Adresse
Adresse physique de l’esclave.
Remarque : Les paramètres de fonctionnement, adresse, données de configuration et d'identification sont sauvegardés dans une mémoire non volatile.
