Structure d'un esclave AS-i adressage standard
(Traduction du document original anglais)
A propos de nous
Présentation
Le bus AS-i V2 permet l'interconnexion de 31 équipements adressage standard.
Les esclaves adressage standard disposent chacun de :
Le bus AS-i V2 est capable de gérer un nombre maximum de 124 entrées et 124 sorties d'esclave adressage standard.
Chaque esclave possède sa propre adresse et un profil (définition de l'échange des variables).
Illustration de la structure

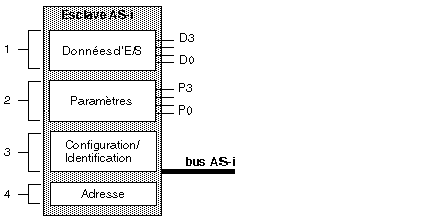

La figure ci-dessous présente la structure d'un esclave adressage standard.
Description des éléments constitutifs
Le tableau ci-dessous présente les différents éléments constituant la structure d'un esclave adressage standard.
Numéro
Elément
Description
1
Données d'entrées/sorties
Les données d'entrées sont mémorisées par l'esclave et mises à la disposition du maître AS-i.
Les données de sorties sont mises à jour par le module maître.
2
Paramètres
Les paramètres permettent le pilotage et la commutation des modes de fonctionnement internes au capteur ou actionneur.
3
Configuration/Identification
Ce champ contient :
  • le code correspondant à la configuration des entrées/sorties (E/S),
  • les codes d'identification de l'esclave (ID, ID1, ID2).
4
Adresse
Adresse physique de l'esclave.
Remarque : les paramètres de fonctionnement, l'adresse, les données de configuration et d'indentification sont sauvegardés dans une mémoire non volatile.
