Comment définir un nouveau profil d'esclave dans le catalogue standard AS-i V2
(Traduction du document original anglais)
A propos de nous
Présentation
Le logiciel Control Expert offre la possibilité de définir le profil d'un esclave non prévu dans le catalogue standard.
Le nouveau profil ainsi défini est ajouté au catalogue dans Famille privée.
Ce profil peut alors être utilisé comme un profil du catalogue de base.
Procédure
Le tableau ci-dessous présente la marche à suivre pour définir un profil d'esclave non prévu dans le catalogue standard.
Etape
Action
1
Accédez à l'écran de configuration matérielle du module AS-i.
2
Effectuez un double clic dans une cellule d'accueil d'un esclave (1 à 31 /A ou /B).

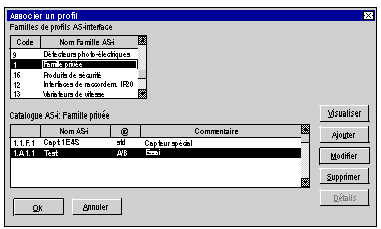

Résultat : l'écran Associer un profil apparaît.
3
Sélectionnez Famille privée dans le champ Nom famille AS-i.
Résultat : le Catalogue AS-i associé à la famille sélectionnée apparaît.
4
Cliquez sur le bouton Ajouter.
Une nouvelle fenêtre Définition d'un profil AS-interface s'ouvre.
5
Saisissez :
  • le nom du nouveau profil,
  • un commentaire (optionnel).
6
Sélectionnez :
  • le code IO (correspond à la configuration entrée/sortie) ;
  • le code ID (identificateur), plus ID1 et ID2 pour un type étendu.
7
Définissez pour chaque paramètre :
  • sa prise en compte par le système (case cochée),
  • un libellé (optionnel).
8
Confirmez l'introduction du nouveau profil par Confirmer.
