Comment accéder à la description d'un esclave AS-i V2
(Traduction du document original anglais)
A propos de nous
Présentation
Le logiciel Control Expert permet d'accéder à l'ensemble des informations relatives à un équipement AS-i V2 telles que :
Définition d'un profil
Un profil se définit par :
NOTE : la description d'un profil n'est pas accessible dans le cas des produits de la Famille privée.

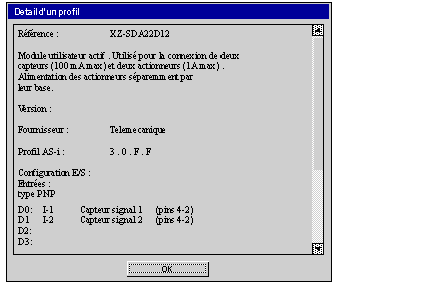

Détail d'un profil
La fonction Détails permet d'accéder, pour un esclave donné, à l'ensemble des informations présentes dans le fichier catalogue.
Marche à suivre pour accéder aux informations d'un profil
Le tableau ci-dessous présente la marche à suivre pour visualiser les caractéristiques d'un équipement esclave.
Etape
Action
1
Accédez à l'écran de configuration matérielle du module AS-i V2.
2
Effectuez un double clic sur l'esclave désiré.
Résultat : l'équipement apparaît en surbrillance dans la fenêtre Associer un profil.
3
Sélectionnez la famille de profils et la référence de l'esclave souhaité.
4
Cliquez sur le bouton :
  • Affichage pour accéder aux informations de type définition,
  • Détails pour accéder à l'ensemble des informations.
