Comment accéder aux fonctions de diagnostic module et diagnostic voie d'un équipement AS-i

Présentation

Les fonctions de diagnostic de module ou de voie affichent les défauts en cours classés par catégorie :

défauts internes (défauts logiciels internes, défaut de communication avec le processeur, défaut de configuration, de paramétrage ou de commande) ;
défauts externes (équipement esclave en échec, mise hors tension de l'alimentation AS-i, défaut de broche, différence entre la configuration physique et celle de Control Expert) ;
autres défauts (module absent ou hors tension).

Un module et une voie en défaut sont indiqués par l'affichage en rouge de certains voyants tels que :

dans l'écran de configuration du rack, par la présence d'un carré rouge à l'emplacement du module AS-i défectueux ;
dans tous les écrans de niveau module (onglets Description et Défaut) ;
- dans la zone de module avec le voyant I/O.
dans tous les écrans de niveau voie (onglets Description, Config, Mise au point et Défaut) ;
- dans la zone de module avec le voyant I/O ;
- dans la zone de voie avec le voyant de défaut de voie.
dans l'écran de défaut accessible par l'onglet Défaut où sont décrits les diagnostics de défaut.

Le défaut est également signalé :

sur le module, dans l'affichage centralisé,
par les objets langage dédiés : CH_ERROR (%Ir.m.c.ERR), erreur module MOD_ERROR (%Ir.m.MOD.ERR), %MWr.m.MOD.2, etc., et les mots d'état.

Marche à suivre pour accéder au diagnostic

Le tableau ci-dessous présente la marche à suivre pour accéder à l'écran Diagnostic du module et de la voie AS-i.

Etape	Action
1	Ouvrez le module AS-i à diagnostiquer.

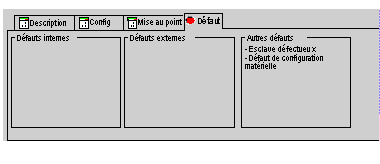

2	Accédez à l'écran de diagnostic en cliquant sur l'onglet Défaut. Résultat : la liste des défauts de module apparaît.
