Description de l'écran de mise au point d'un module AS-i

Présentation

L'écran de mise au point affiche, de façon dynamique, l'état du coupleur AS-i et des équipements connectés sur le bus.

Il permet également d'accéder au réglage des paramètres des esclaves et à la commande des voies (forçage de la valeur d'entrée ou de sortie, Set/Reset d'une sortie...).

Illustration

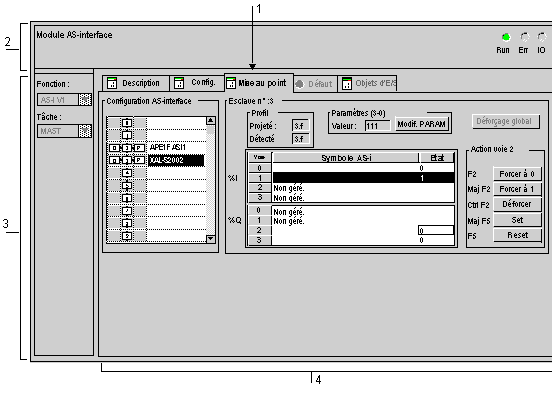

La figure ci-dessous est un exemple d'écran de mise au point.

Description

Le tableau suivant présente les différents éléments de l'écran de mise au point et leurs fonctions.

Numéro	Elément	Fonction
1	Onglets	L'onglet en avant plan indique le mode en cours (Mise au point pour cet exemple). Chaque mode peut être sélectionné par l'onglet correspondant. Les modes possibles sont : Mise au point, accessible uniquement en mode connecté, Diagnostics, par défaut, accessible uniquement en mode connecté. Configuration. L'onglet Objets d'E/S permet de présymboliser les objets d'entrée/sortie.
2	Zone du module	Rappelle l'intitulé abrégé du module. Trois voyants indiquent l'état de fonctionnement du module : RUN indique l'état de fonctionnement du module. ERR signale un défaut interne au module. I/O signal un défaut externe au module ou un défaut applicatif.
3	Zone des paramètres généraux	Rappelle le paramétrage de la tâche MAST ou FAST configurée pour la voie de communication AS-i.
4	Zone de configuration AS-i et esclave	Permet de visualiser les équipements esclaves connectés au bus. Permet de visualiser l'état des voies de l'esclave et donne accès aux fonctions de mise au point.
