Visualisation de l'état des bits d'entrée/sortie de chaque esclave

Généralités

Dans ce mode (Esclave « SLV »), le bloc de visualisation permet de visualiser l'état des bits d'entrée/sortie de chaque esclave présent sur le bus.

Procédure à suivre

Pour accéder à l'état des bits d'entrée/sortie d'un esclave à partir du mode BUS, procédez comme suit :

Ordre	Action	Résultat
1	Appuyer plus d'une seconde sur le bouton ↑↓	L'affichage passe en mode Esclave « SLV ».
2	Appuyer rapidement sur le bouton +/-	L'affichage de l'adresse d'esclave est incrémenté de 1 à 31.
3	Appuyer rapidement sur le bouton ↑↓	Le sens de scrutation de l'adresse des esclaves est inversé.
4	Appuyer rapidement sur le bouton +/-	L'affichage de l'adresse d'esclave est décrémenté de 31 à 1.
5	Appuyer plus d'une seconde sur le bouton +/−	Les voyants 0 à 3 donnent l'état des bits d'entrée de l'esclave sélectionné (1). Les voyants 4 à 7 donnent l'état des bits de sortie de l'esclave sélectionnée (1).
6	Appuyer rapidement sur le bouton +/-	L'état des entrées-sorties de l'esclave suivant est affiché.
7	Appuyer rapidement sur le bouton ↑↓	Le sens de scrutation de l'adresse des esclaves est inversé.
8	Appuyer rapidement sur le bouton +/-	L'état des entrées-sorties de l'esclave précédent est affiché.
9	Appuyer plus d'une seconde sur le bouton +/−	L'affichage indique de nouveau le numéro de l'esclave sélectionné.
(1) Voyant allumé = bit à l'état 1 Voyant éteint = bit à l'état 0 ou absence d'entrées ou sorties

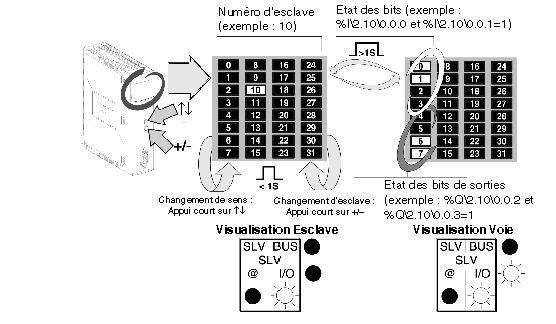

Illustration
