Ce mode est affiché par défaut à la mise sous tension et permet de visualiser :
-
Les esclaves prévus et détectés (voyant allumé en fixe).
-
Les esclaves non prévus et non détectés (voyants éteints).
-
Les esclaves prévus et non détectés (voyants allumés clignotants).

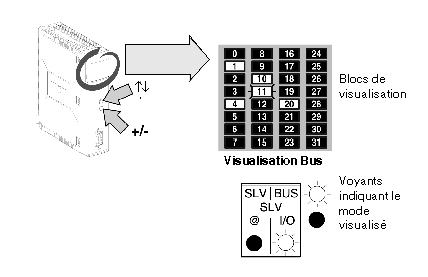

Illustration
L'image du réseau AS-i est affichée sur l'ensemble du bloc de visualisation, chaque voyant représentant une adresse d'esclave du bus AS-i.
Deux voyants BUS et I/O indiquent le mode d'affichage dans lequel on se trouve.
Dans le cas présent, le voyant BUS allumé et le voyant I/O éteint indiquent que l'affichage est en mode Bus.
Dans l'illustration ci-dessus, le bloc de visualisation indique que :
-
Les esclaves 1, 4, 10 et 20 (voyants allumés) sont présents.
-
L'esclave 11 (voyant clignotant) est présent et non prévu, ou prévu et absent.
