Raccordements de l'alimentation TSX SUP A05

Illustration

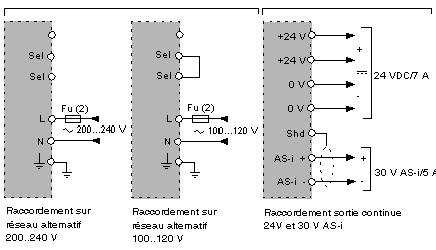

Schéma de raccordement :

(1) Connexion à réaliser à l'aide d'un réseau d'alimentation 100-120 VCA.

(2) Fusible de protection externe sur phase (Fu) : 6,3 A temporisé 250 V.

(3) Câble de protection blindé dans un environnement perturbé (CEM).

Présentation du raccordement

L'alimentation TSX SUP A05 est destinée à alimenter le bus AS-i ainsi que les esclaves qui y sont connectés (sortie 30 V/5 A). Elle est également équipée d'une alimentation auxiliaire 24 VCC/7 A pour des capteurs/actionneurs à forte consommation ; elle doit être installée à l'aide du câble plat noir AS-i.

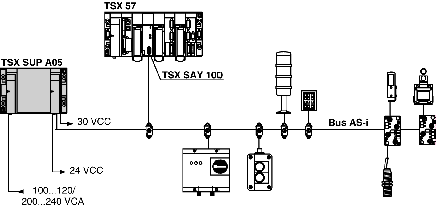

Schéma de principe :

Règles de câblage

Primaire : respectez la phase et le neutre lors du câblage.

AVERTISSEMENT

FONCTIONNEMENT INATTENDU DE L'EQUIPEMENT

Pour assurer la mise hors tension de l'alimentation AS-i, nous vous recommandons de mettre un dispositif de coupure sur le primaire de l'alimentation AS-i. Cette méthode permettra de couper tous les composants du bus AS-i (alimentation, maître du bus et esclaves AS-i).

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

DANGER

ELECTROCUTION

Raccordez le bornier de mise à la terre du module à la terre de protection à l'aide d'un fil jaune/vert.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

Les borniers « alimentation réseau alternatif » et les borniers 24 V et 30 VCC AS-i sont protégés par un volet qui permet l'accès aux bornes de câblage. Les sorties câblage descendent verticalement et peuvent être maintenues par un collier de serrage des câbles.

Secondaire :

Pour respecter les isolements garantissant une tension isolée de 24 V TBTS, utilisez des fils ayant :

une tension de service >= 300 VCA avec une section de 1,5 mm2 ou 2,5 mm2 pour le raccordement au secteur,
une tension de service >= 300 VCA avec une section de 2,5 mm2 pour les sorties 24 V et la masse.
câblez les deux bornes 24 V en parallèle ou répartissez les charges sur les deux sorties 24 V lorsque le courant total à fournir est supérieur à 5 A.

Il est nécessaire d'utiliser un câble blindé pour le bus AS-i uniquement lorsque l'installation est sujette à une forte perturbation en termes de CEM (Compatibilité Electro Magnétique).

Etant donné le niveau de courant que cette alimentation peut générer, sa position sur le bus est très importante. Si l'alimentation est positionnée à une extrémité du bus, elle fournit son courant nominal (par exemple, 5 A) pour tout le bus et la chute de tension à l'autre extrémité du bus est donc proportionnelle aux 5 A fournis. Si elle positionnée au milieu du bus, la chute de tension à chaque extrémité est uniquement proportionnelle à 2,5 A alors que la consommation électrique sur les deux sections du bus est égale.

S'il n'y a pas d'esclave à forte consommation, il est conseillé de positionner l'alimentation au centre de l'installation. Au contraire, si l'installation a un ou plusieurs esclaves à forte consommation, il est conseillé de positionner l'alimentation près de ces équipements.

NOTE : en présence d'actionneurs gros consommateurs d'énergie (contacteur, bobines d'électrovannes, etc.), l'alimentation TSX SUP A05 pourra fournir le 24 VCC auxiliaire, isolé de la ligne AS-i.
