Raccordements de l'alimentation TSX SUP A02

Illustration

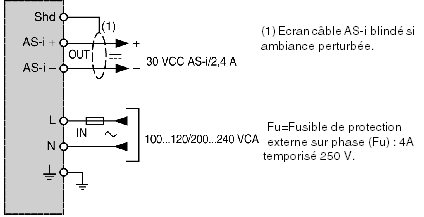

Schéma de raccordement :

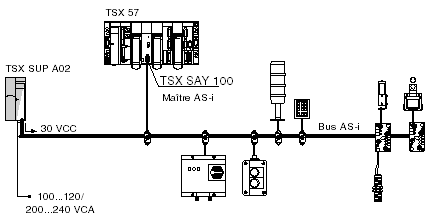

Présentation du raccordement

L'alimentation TSX SUP A02 est destinée à alimenter le bus AS-i ainsi que les esclaves qui y sont connectés (sortie 30 VCC/2,4 A).

Règles de câblage

Primaire : respectez la phase et le neutre lors du câblage.

AVERTISSEMENT

FONCTIONNEMENT INATTENDU DE L'EQUIPEMENT

Pour assurer la mise hors tension de l'alimentation AS-i, nous vous recommandons de mettre un dispositif de coupure sur le primaire de l'alimentation AS-i. Cette méthode permettra de couper tous les composants du bus AS-i (alimentation, maître du bus et esclaves AS-i).

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

DANGER

ELECTROCUTION

Raccordez le bornier de mise à la terre du module à la terre de protection à l'aide d'un fil jaune/vert.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

Pour respecter les isolements garantissant une tension isolée de 24 V TBTS, utilisez des fils ayant :

une tension de service >= 600 VCA avec une section de 1,5 mm2 pour le raccordement au secteur,
une tension de service >= 300 VCA avec une section de 2,5 mm2 pour les sorties 24 V et la masse.

Il est nécessaire d'utiliser un câble blindé pour le bus AS-i uniquement lorsque l'installation est sujette à une forte perturbation en termes de CEM (Compatibilité Electro Magnétique).
