Configuration
Traduction de la notice originale
Configuration du module maître de bus AS-Interface
Etape
Action
1

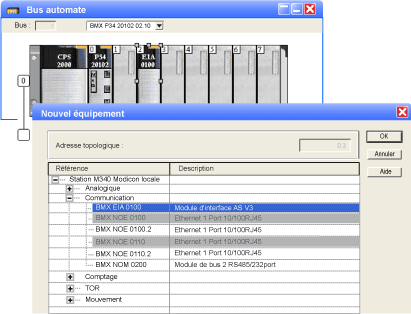

Ajoutez le module BMX EIA 0100 à la configuration à partir de la bibliothèque de modules.
2
Double-cliquez sur le module dans l'écran de bus de l'automate.
Résultat : une boîte de dialogue de configuration s'ouvre.
3

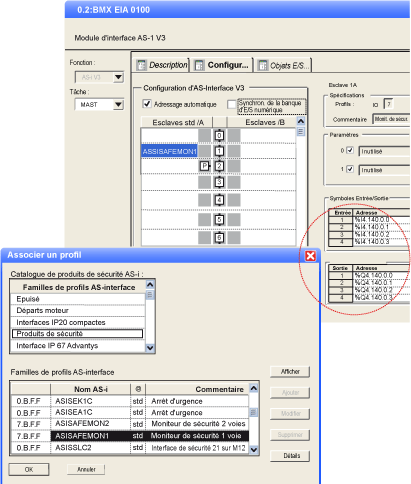

Ajoutez le moniteur de sécurité AS-Interface dans la fenêtre Associer un profil.
Résultat : une liste s'affiche avec les adresses des entrées et des sorties du DFB (dans le cercle rouge).
4
Entrez les paramètres de configuration du module AS-Interface.
NOTE : Vous pouvez également afficher la configuration du bus AS-Interface dans le navigateur du projet, sous Configuration.
Tri des sorties
ATTENTION
ERREURS D'INTERPRETATION DES DIAGNOSTICS
Les paramètres du DFB pour Output_Sorted doivent correspondre aux paramètres du logiciel ASISWIN, dans la boîte de dialogue des informations sur le moniteur et le bus, onglet Diagnostics/Service → Sélection de données.
Sinon, les informations de diagnostic sont mal interprétées dans Control Expert.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
Voici les options disponibles :
Output_Sorted
Signification
1
Diagnostics triés selon les OSSD (aucun prétraitement)
0
Diagnostics de tous les équipements

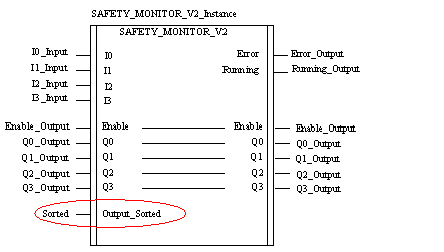

Configuration du DFB dans Control Expert

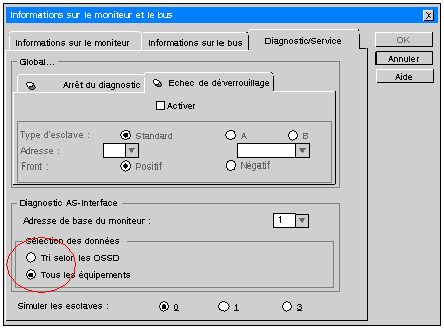

Configuration de la boîte de dialogue dans ASISWIN :
