Câble BMX FTW •01S
Traduction de la notice originale
A propos de nous
Introduction
Le raccordement des modules à connecteur 20 broches à des capteurs, pré-actionneurs ou bornes se fait au moyen d'un câble destiné à permettre la transition directe en fil à fil des entrées/sorties du module.
AVERTISSEMENT
FONCTIONNEMENT IMPREVU DE L'EQUIPEMENT
Utilisez exclusivement les connecteurs spécifiques à chaque module. Le branchement d'un connecteur inapproprié peut provoquer un comportement inattendu de l'application.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
Description des câbles
Les câbles BMX FTW •01S sont pré-assemblés et composés :

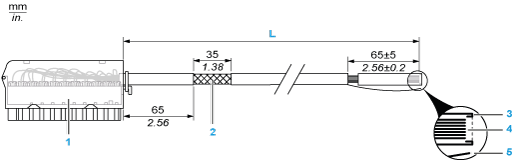

La figure ci-dessous illustre les câbles BMX FTW •01S :
1
Bornier BMX FTB 2020
2
Blindage du câble
3
Pre-dénudage de la gaine extérieure
4
Fils non dénudés
5
Brin en nylon facilitant le retrait de la gaine
L
Longueur variable selon la référence.
Le câble est disponible en 2 longueurs différentes :
Brochage

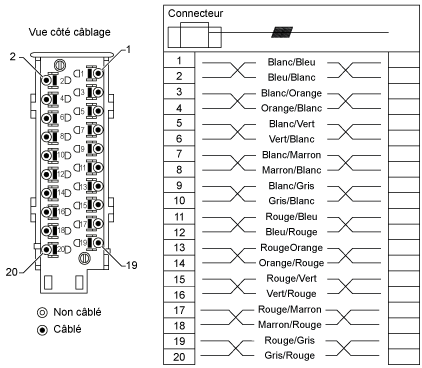

Le schéma ci-dessous illustre le raccordement des câbles BMX FTW •01S :
Caractéristiques
Le tableau suivant présente les caractéristiques des câbles BMX FTW •01S :
Caractéristique
Valeur
Câble
Matériau de la gaine
PVC
Classification LSZH
Non
Description des conducteurs
Nombre de conducteurs
20
Section du conducteur (calibre)
0,34 mm2 (22 AWG)
Environnement
Température de service
-25 à 70 °C (-13 à 158 °F)
Normes applicables
DIN47100
Installation des câbles
DANGER
RISQUE D'ELECTROCUTION
Mettez hors tension le capteur et le préactionneur avant de connecter ou déconnecter le bornier.
Le non-respect de ces instructions provoquera la mort ou des blessures graves.
Le schéma suivant montre le câble pré-assemblé raccordé au module :
Pour plus d'informations, reportez-vous à la section Installation d'un bornier 20 broches sur un module.
