Utilisation des accessoires de câblage TELEFAST
Traduction de la notice originale
A propos de nous
Introduction
Le système précâblé TELEFAST comprend un câble de raccordement et une sous-base d'interface, comme indiqué ci-dessous :
1
Module BMX AMO 0802
2
Câble de raccordement BMXFTA••2
3
Sous-base d'interface ABE-7CPA02
4
Barre de blindage
5
Raccord
Câbles de raccordement BMX FTA ••2
Les câbles BMX FTA ••2 sont pré-assemblés et composés :

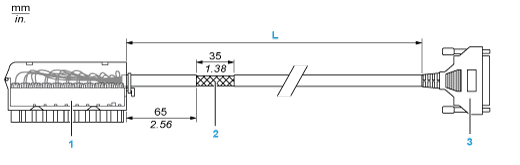

La figure ci-dessous illustre les câbles BMX FTA ••2 :
1
Bornier BMX FTB 2020
2
Blindage du câble
3
Connecteur Sub-D 25 broches
L
Longueur variable selon la référence.
Le câble est disponible en 3 longueurs différentes :
Le tableau suivant présente les caractéristiques des câbles BMX FTA ••2 :
Caractéristique
Valeur
Câble
Matériau de la gaine
PVC
Classification LSZH
Non
Environnement
Température de service
-25 à 70 °C (-13 à 158 °F)
Raccordement des actionneurs
Les actionneurs peuvent être raccordés à l'accessoire ABE-7CPA02 (illustration).
Le tableau suivant montre la distribution des voies analogiques sur les borniers TELEFAST avec la référence ABE-7CPA02 :
Numéro de bornier TELEFAST
Numéro de broche du connecteur Sub-D 25 broches
Brochage BMXAMO0802
Type de signal
Numéro de bornier TELEFAST
Numéro de broche du connecteur Sub-D 25 broches
Brochage BMXAMO0802
Type de signal
1
/
Masse
Alim. 1
/
Masse
2
/
STD (1)
Alim. 2
/
Masse
3
/
STD (1)
Alim. 3
/
Masse
4
/
STD (2)
Alim. 4
/
Masse
100
1
3
I0
200
14
4
COM0
101
2
NC
201
/
Masse
102
15
5
I1
202
3
6
COM1
103
16
NC
203
/
Masse
104
4
7
I2
204
17
8
COM2
105
5
NC
205
/
Masse
106
18
9
I3
206
6
10
COM3
107
19
NC
207
/
Masse
108
7
11
I4
208
20
12
COM4
109
8
NC
209
/
Masse
110
21
13
I5
210
9
14
COM5
111
22
NC
211
/
Masse
112
10
15
I6
212
23
16
COM6
113
11
NC
213
/
Masse
114
24
17
I7
214
12
18
COM7
115
25
NC
215
/
Masse
Ix : entrée de tension pôle + pour la voie x
COMx : entrée de courant ou de tension pôle - pour la voie x
NC : non connecté
NOTE : le cavalier doit être retiré de la borne ABE-7CPA02, faute de quoi la prise de terre des voies sera raccordée à la terre.
Pour la mise à terre, utilisez le bornier complémentaire ABE-7BV20.
