Le raccordement des actionneurs s'effectue à l'aide du bornier 20 broches.

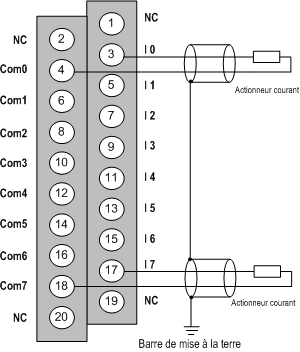

La boucle de courant est auto-alimentée par la sortie et ne nécessite aucune alimentation externe. Le raccordement du bornier et le câblage des actionneurs s'effectuent comme suit :
Ix
Entrée pôle + de la voie x
COMx
Entrée pôle - de la voie x, les broches COMx sont connectées ensemble en interne
Deux cordons BMX FTA 152/302 sont fournis en deux longueurs (1,5 m et 3 m) pour raccorder le module à une interface Telefast
ABE7CPA02.
