Schéma de câblage

Introduction

Le raccordement du module BMX AMI 0810 s'effectue à l'aide du bornier 28 broches.

Illustration

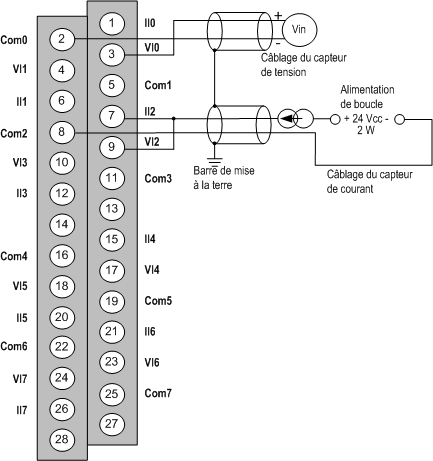

Le raccordement du bornier et le câblage des capteurs s'effectuent comme suit :

VIx

Entrée pôle + de la voie x

COM x

Entrée pôle - de la voie x

IIx

Entrée + de la résistance de lecture du courant

Voie0

Capteur tension

Voie1

Capteur courant 2 fils

Accessoires de câblage

Pour un raccordement rapide à des pièces opérationnelles, le module peut être raccordé à un système précâblé TELEFAST.
