Introduction
Le raccordement des actionneurs s'effectue à l'aide du bornier 20 broches.

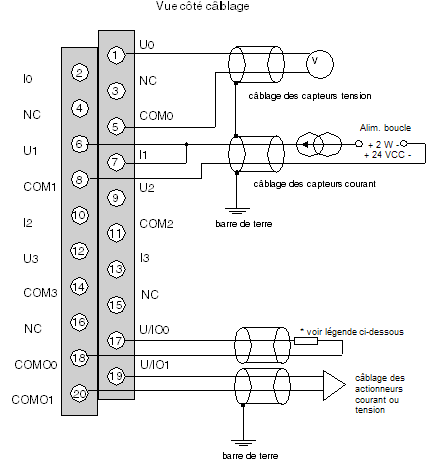

Illustration
Le raccordement du bornier, les capteurs et le câblage des actionneurs sont les suivants :
Ux
Entrée pôle + de la voie x
COMx
Entrée pôle - de la voie x
U/IOx :
sortie pôle + de la voie x
COMOx
sortie pôle - de la voie x
*
La boucle de courant est auto-alimentée par la sortie et ne nécessite pas de source externe.
