Précautions de câblage

Introduction

Afin de protéger le signal vis-à-vis des parasites extérieurs induits en mode série et des parasites en mode commun, il est conseillé de prendre les précautions ci-dessous.

Blindage des câbles

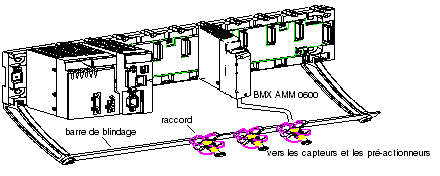

Reliez le blindage du câble à la barre de terre. Clampez le blindage sur la barre de terre côté module. Utilisez le kit de connexion de blindage BMXXSP•••• pour raccorder le blindage.

DANGER

RISQUE D'ÉLECTROCUTION, D'EXPLOSION OU ÉCLAIR D'ARC ÉLECTRIQUE

Lors du montage/démontage des modules :

vérifiez que le bornier est toujours raccordé à la barre de blindage,
coupez la tension des capteurs et des pré-actionneurs.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

Référence des capteurs par rapport à la terre

Pour assurer un bon fonctionnement de la chaîne d'acquisition, il est recommandé de prendre les précautions suivantes :

les capteurs doivent être proches les uns des autres (quelques mètres),
tous les capteurs doivent être référencés sur un même point qui est relié à la terre de l'automate.

Utilisation des capteurs avec des entrées non isolées

Les entrées du module ne sont pas isolées entre elles et sont de type asymétrique. Elles n'admettent aucune tension de mode commun. Les capteurs sont connectés comme indiqué sur le schéma suivant :

Si un ou plusieurs capteurs sont référencés par rapport à la terre, cela peut, dans certains cas, ramener un courant de terre éloigné sur le bornier et perturber les mesures. Il est donc impératif de respecter les règles suivantes :

Utilisez des capteurs isolés de la mise à la terre si la distance des capteurs est > 30 mètres ou si les équipements liés à l'alimentation sont à proximité de l'automate.
Le potentiel doit être inférieur à la tension basse autorisée : par exemple, 30 Veff ou 42,4 VCC entre les capteurs et le blindage.
La mise à un potentiel de référence d'un point du capteur génère un courant de fuite. Il faut donc vérifier que l'ensemble des courants de fuite générés ne perturbe pas le système.

Utilisation de pré-actionneurs référencés par rapport à la terre

Il n'y a pas de contrainte technique particulière pour référencer les pré-actionneurs à la terre. Pour des raisons de sécurité, il est cependant préférable d'éviter de ramener un potentiel de terre éloigné sur le bornier, celui-ci pouvant être très différent du potentiel de terre à proximité.

Des capteurs et d'autres périphériques peuvent être raccordés à un point de mise à la terre situé à une certaine distance du module. De telles références à la terre éloignée peuvent impliquer des différences de potentiel considérables par rapport à la terre locale. Des courants induits n'affectent pas la mesure ou l'intégrité du système.

DANGER

RISQUE D'ÉLECTROCUTION

Vérifiez que les capteurs et autres périphériques ne sont pas exposés par des points de mise à la terre à un potentiel de tension supérieur aux limites acceptables.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

Instructions relatives aux risques électromagnétiques

AVERTISSEMENT

FONCTIONNEMENT INATTENDU DE L'EQUIPEMENT

Respectez les instructions suivantes afin de réduire les perturbations électromagnétiques :

Adaptez le filtrage programmable à la fréquence appliquée aux entrées.
Utilisez le kit de connexion de blindage BMXXSP•••• pour raccorder le blindage.
Utilisez une alimentation 24 VCC pour capteurs ainsi qu'un câble blindé pour raccorder les capteurs au module.

Les perturbations électromagnétiques peuvent provoquer un fonctionnement inattendu de l'application.

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
