Les modules BMX ART 0414/814 sont des chaînes d'acquisition à plusieurs plages et à quatre entrées pour le module BMX ART 0414 et huit entrées pour le module BMX ART 0814.
Les deux modules offrent pour chacune de leurs entrées et suivant le choix fait en configuration, les plages de valeurs suivantes :
-
RTD : CEI Pt100, CEI Pt1000, US/JIS Pt100, US/JIS Pt1000, Copper CU10, Ni100 ou Ni1000
-
Thermocouple : B, E, J, K, L, N, R, S, T ou U
-
Tension : +/- 80 mV, +/- 80 mV, +/- 160 mV, +/- 320 mV, +/- 640 mV, +/- 1,28 V,
-
Résistance : 0 à 400 Ω, 0 à 4000 Ω.
NOTE : l'accessoire TELEFAST2 ABE-7CPA412 facilite le raccordement et offre un dispositif de compensation de soudure froide.

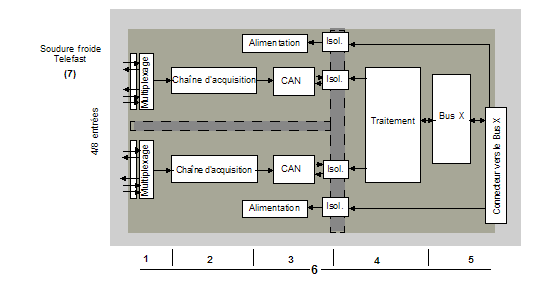

Les modules d'entrées BMX ART 0414/0814 réalisent les fonctions suivantes :
Le détail des fonctions est le suivant :
|
Adresse
|
Elément
|
Fonction
|
|
1
|
Adaptation des entrées
|
L'adaptation consiste en un filtre de mode commun et de mode différentiel. Les résistances de protection des entrées peuvent prendre en charge des surtensions jusqu'à +/- 7,5 V.
Un étage de multiplexage permet d'étalonner automatiquement l'offset de la chaîne d'acquisition au plus près de la borne d'entrée, mais aussi de sélectionner le capteur de compensation de soudure froide inclus dans le boîtier TELEFAST.
|
|
2
|
Amplification des signaux d'entrée
|
Conception autour d'un amplificateur à faible offset, interne au convertisseur A/N.
Un générateur de courant permet de mesurer la résistance RTD.
|
|
3
|
Conversion
|
Le convertisseur reçoit le signal provenant d'une voie d'entrée ou de la compensation de soudure froide. La conversion repose sur un convertisseur Σ Δ 16 bits. Il y a un convertisseur pour chaque entrée.
|
|
4
|
Transformation des mesures d'entrée dans une unité exploitable par l'utilisateur
|
-
Coefficients de recalage et d'alignement à appliquer aux mesures, ainsi que des coefficients d'auto-étalonnage du module
-
Filtrage (filtre numérique) des mesures, en fonction des paramètres de configuration
-
Mise à l'échelle des mesures, en fonction des paramètres de configuration
|
|
5
|
Communication avec l'application
|
-
Gestion des échanges avec l'UC
-
Adressage topologique
-
Réception des paramètres de configuration du module et des voies
-
Envoi des valeurs mesurées, ainsi que de l'état du module, à l'application
|
|
6
|
Surveillance du module et envoi de notifications d'erreur à l'application
|
|
|
7
|
Compensation de soudure froide
|
-
Compensation interne par TELEFAST ABE-7CPA412
-
Compensation externe par sonde PT100
-
Compensation externe utilisant les valeurs CJC des voies 4/7 pour les voies 0/3. Dans ce cas, un seul capteur est nécessaire.
|
Affichage des mesures des plages de valeurs électriques
L'affichage des mesures peut se faire en utilisant l'affichage normalisé (en % avec 2 décimales) :
|
Type de plage de valeurs
|
Affichage
|
|
Plage bipolaire
|
de –10 000 à +10 000 (-100,00 % à +100,00 %)
|
Il est également possible de définir la plage de valeurs dans laquelle sont exprimées les mesures, en choisissant :
-
la borne minimale correspondant au minimum de la plage de valeurs –100,00 %;
-
la borne maximale correspondant au maximum de la plage de valeurs +100,00 %.
Ces bornes inférieure et supérieure sont des entiers compris entre – 32 768 et +32 767.
Affichage des mesures des plages de valeurs de température
La mesure fournie à l'application est directement exploitable. Il est possible de choisir entre l'affichage en température et l'affichage normalisé :
-
pour l'affichage en température, les valeurs sont fournies en dixième de degré Celsius ou Fahrenheit, selon l'unité choisie,
-
pour l'affichage utilisateur, il est possible de choisir un affichage normalisé 0 à 10 000 (soit 0 à 100,00 %) en précisant les températures minimales et maximales correspondant à la plage de valeurs comprise entre 0 et 10 000.
Le type de filtrage effectué est un filtrage de premier ordre. Le coefficient de filtrage est modifiable depuis une console de programmation et par le programme.
La formule mathématique utilisée est la suivante :
où :
α = efficacité du filtre,
Mesf(n) = mesure filtrée à l'instant n,
Mesf(n-1) = mesure filtrée à l'instant n-1,
Valg(n) = valeur brute à l'instant n.
Vous avez le choix entre 7 possibilités (de 0 à 6) pour la configuration de la valeur de filtrage. Cette valeur est modifiable, même lorsque l'application est en mode RUN.
NOTE : le filtre est accessible en cycle rapide ou normal.
Les valeurs de filtrage sont indiquées ci-après. Elles dépendent du type de capteur. T est un temps de cycle de 200 ms pour TC et mV. T est également un temps de cycle de 400 ms pour RTD et Ohms.
|
Efficacité recherchée
|
Valeur à choisir
|
α correspondant
|
Temps de réponse du filtre à 63 %
|
Fréquence de coupure (Hz)
|
|
Pas de filtrage
|
0
|
0
|
0
|
0
|
|
Peu de filtrage
|
1
2
|
0.750
0.875
|
4 x T
8 x T
|
0,040 / T
0,020 / T
|
|
Filtrage moyen
|
3
4
|
0.937
0.969
|
16 x T
32 x T
|
0,010 / T
0,005 / T
|
|
Filtrage fort
|
5
6
|
0.984
0.992
|
64 x T
128 x T
|
0,025 / T
0,012 / T
|
Les valeurs peuvent être affichées en utilisant l'affichage normalisé (en % avec 2 décimales).
|
Type de plage de valeurs
|
Affichage
|
|
Plage unipolaire
|
de 0 à 10 000 (0 % à +100,00 %)
|
|
Plage bipolaire
|
de –10 000 à 10 000 (-100,00 % à +100,00 %)
|
L'utilisateur peut également définir la plage de valeurs dans laquelle sont exprimées les mesures, en choisissant :
-
la borne minimale correspondant au minimum de la plage de valeurs –100,00 %;
-
la borne maximale correspondant au maximum de la plage de valeurs +100,00 %.
Ces bornes inférieure et supérieure sont des entiers compris entre –32 767 et +32 767.
Réjection 50/60 Hz – Fréquence principale
En fonction du pays, l'utilisateur peut configurer la réjection de fréquence de l'harmonique principale en adaptant la vitesse du convertisseur sigma delta.
L'alignement consiste à éliminer un décalage systématique observé avec un capteur donné, autour d'un point de marche donné. Cette opération permet de compenser une erreur liée au procédé. Pour cette raison, le remplacement d'un module ne nécessite pas un nouvel alignement. Par contre, le remplacement du capteur ou le changement du point de marche de ce capteur nécessite un nouvel alignement.

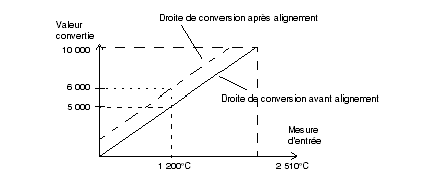

Les droites de conversion sont les suivantes :
La valeur d'alignement est modifiable à partir d'une console de programmation, même si le programme est en mode RUN. Pour chaque voie d'entrée, vous pouvez :
-
visualiser et modifier la valeur de mesure souhaitée ;
-
sauvegarder la valeur d'alignement ;
-
déterminer si la voie comporte déjà un alignement.
L'écart d'alignement peut également être modifié par programmation.
L'alignement s'effectue sur la voie en exploitation normale, sans influence sur les modes de fonctionnement de la voie du module.
L'écart maximal entre la valeur mesurée et la valeur souhaitée (valeur alignée) ne doit pas excéder +/- 1 500.
NOTE : pour aligner plusieurs voies analogiques sur les modules BMX ART/AMO/AMI/AMM, nous vous recommandons de procéder voie par voie. Testez chaque voie après l'alignement avant de déplacer la prochaine voie pour appliquer correctement les paramètres.
