Utilisation des accessoires de câblage TELEFAST

Présentation

Le système précâblé TELEFAST comprend un câble de raccordement et une sous-base d'interface, comme indiqué ci-dessous :

Module BMX AMI 0410

Câble de raccordement BMX FCA ••0

Sous-base d'interface ABE-7CPA410

Barre de blindage

Raccord

L'accessoire TELEFAST ABE-7CPA410 est une embase destinée au raccordement des capteurs. Il permet :

de déporter les bornes des entrées en mode tension ;
d'alimenter voie par voie les capteurs 0 à 20 mA ou 4 à 20 mA avec une tension 24 V protégée et limitée à 25 mA tout en conservant l'isolement entre les voies ;
de protéger les résistances de lecture courant intégrées au TELEFAST contre les surtensions.

Isolement entre les voies	750 VCC
Isolement entre les voies et l'alimentation 24 VCC	750 VCC
Protection des entrées de courant contre les surtensions	Par des diodes Zener de 8,2 V

NOTE : en entrées de courant, ce sont les résistances 250 ohms du TELEFAST qui sont utilisées et non pas celles du module. Le module BMX AMI 0410 fonctionne en mode tension.

Câbles de raccordement BMX FCA ••0

Les câbles BMX FCA ••0 sont pré-assemblés et constitués :

à l'une des extrémités, d'un bornier 20 broches surmoulé duquel sort 1 gaine comportant 20 fils ;
à l'autre extrémité, d'un connecteur Sub-D 25 broches.

La figure ci-dessous illustre les câbles BMX FCA ••0 :

Bornier BMX FTB 2020

Blindage du câble

Connecteur Sub-D 25 broches

Longueur variable selon la référence.

Le câble est disponible en 3 longueurs différentes :

1,5 m (4,92 ft) : BMX FCA 150
3 m (9,84 ft) : BMX FCA 300
5 m (16,40 ft) : BMX FCA 500

Le tableau suivant présente les caractéristiques des câbles BMX FCA ••0 :

Caractéristique		Valeur
Câble	Matériau de la gaine	PVC
Câble	Classification LSZH	Non
Environnement	Température de service	-25 à 70 °C (-13 à 158 °F)

Raccordement des capteurs

Les capteurs peuvent être raccordés à l'accessoire ABE-7CPA410 (illustration).

Le tableau suivant montre les numéros de bornier des ABE7-CPA410 et SUBD25 :

Numéro de bornier TELEFAST	Numéro de broche du connecteur Sub-D 25 broches	Type de signal	Numéro de bornier TELEFAST	Numéro de broche du connecteur Sub-D 25 broches	Type de signal
1	/	Terre	/		Entrée 24 VCC
2	/	Terre	/		Entrée 24 VCC
3	/	Terre	/		Entrée 0V24
4	/	COM0	/		Entrée 0V24
100		Sortie IS 0	101	14	COM 0V0
102		Sortie IS 1	103	3	COM 0V1
104		Sortie IS 2	105	17	COM 0V2
106		Sortie IS 3	107	6	COM 0V3
200	1	Sortie IV 0	201		Entrée IC 0
202	15	Sortie IV 1	203		Entrée IC 1
204	4	Sortie IV 2	205		Entrée IC 2
206	18	Sortie IV 3	207		Entrée IC 3

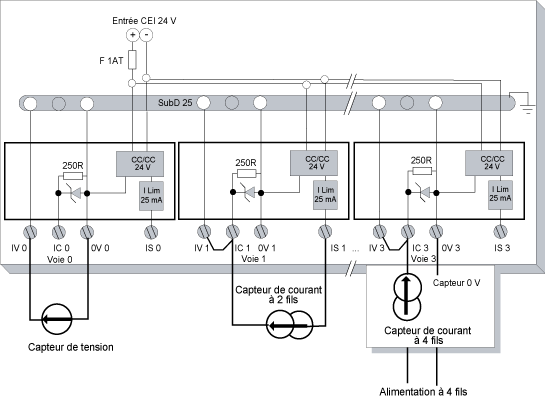

Schéma de câblage :
