Schéma de câblage

Introduction

Le raccordement du module BMX AMI 0410 s'effectue à l'aide du bornier 20 broches.

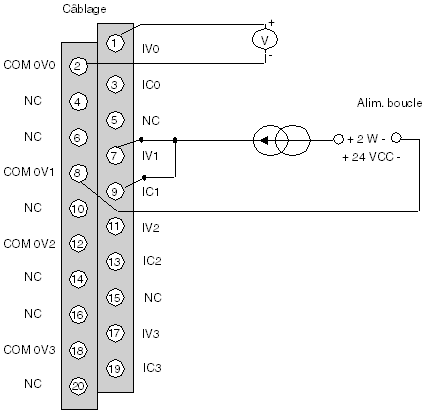

Illustration

Le raccordement du bornier et le câblage des capteurs s'effectuent comme suit :

IVx

Entrée pôle + de la voie x

COM 0Vx

Entrée pôle - de la voie x

ICx

Entrée + de la résistance de lecture du courant

Voie 0

Capteur tension

Voie 1

Capteur courant 2 fils
