Présentation
Ce paramètre définit le format d'affichage de la mesure d'une voie d'un module analogique dont la plage est configurée en thermocouple ou en RTD.
Le format d'affichage peut être en degrésCelsius ou en degré Fahrenheit, avec signalement éventuel de court-circuit ou de circuit ouvert.
Procédure
La procédure de définition de l'échelle d'affichage affectée à une voie de module analogique dont la plage est configurée en thermocouple ou en RTD est la suivante :
Etape
Action
1
Accédez à l'écran de configuration du module souhaité.
2
Cliquez dans la cellule de la colonne Echelle de la voie à paramétrer.
Résultat : Une flèche apparaît.
3
Cliquez sur la flèche dans la cellule de la colonne Echelle de la voie à paramétrer.

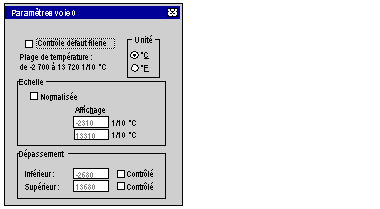

Résultat  : La boîte de dialogue Paramètres voie apparaît.
4
Cochez la case Contrôle défaut filerie si vous souhaitez activer cette fonction.
5
Choisissez l'unité de température en cochant °C ou °F.
6
Cochez la case Normalisée pour un affichage normalisé.
7
Validez votre choix en refermant la boite de dialogue.
8
Validez la modification en cliquant sur Edition → Valider.
