Sélection du format d'affichage d'une voie d'entrée tension ou courant
|
|
|
Traduction de la notice originale
|
|
Etape
|
Action
|
|---|---|
|
1
|
Accédez à l'écran de configuration du module souhaité.
|
|
2
|
Cliquez dans la cellule de la colonne Echelle de la voie à paramétrer.
Résultat : une flèche apparaît.
|
|
3
|
Cliquez sur la flèche dans la cellule de la colonne Echelle de la voie à paramétrer.

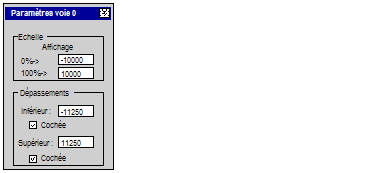

Résultat : la boîte de dialogue Paramètres voie apparaît.
 Remarque : la modification du format d'affichage ne concerne que la zone Echelle. La zone Dépassements permet de modifier le contrôle de dépassement.
|
|
4
|
Saisissez les valeurs à affecter à la voie dans les deux cases Affichage de la zone Echelle.
|
|
5
|
Validez le choix en refermant la boite de dialogue.
Remarque : si vous avez sélectionné les valeurs par défaut (affichage normalisé), la cellule correspondante dans la colonne Echelle indique %…. Sinon, elle indique Utilisateur (affichage défini par l'utilisateur).
|
|
6
|
Validez la modification en cliquant sur Edition → Valider.
|
