Cette section est utilisée pour une simulation d'application uniquement. Elle ne doit donc pas être utilisée si un automate est connecté.

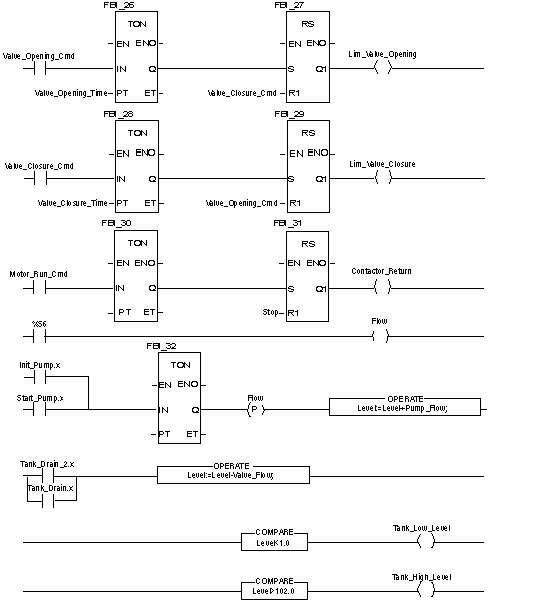

Illustration de la section Simulation
La section ci-dessous fait partie de la tâche MAST. Aucune condition n'étant définie, elle doit donc être constamment exécutée :
NOTE : Pour plus d'informations sur la création d'une section LD, reportez-vous au chapitre
Editeur LD.
Description de la section Simulation
-
La première ligne de l'illustration sert à simuler la valeur de la variable Lim_valve_opening. Si la commande d'ouverture de la vanne est spécifiée (Valve_opening_cmd = 1), un temporisateur TON est déclenché. Lorsque le temps PT est atteint, la sortie TON passe à "1" et incrémente à "1" la sortie Lim_valve_opening, sauf si la commande de fermeture de la vanne est spécifiée en même temps.
-
Le même principe s'applique aux sorties Lim_valve_closure et Contactor_return.
-
La dernière partie de la section est utilisée pour la simulation du niveau de la cuve ainsi que pour le déclenchement de différents niveaux de la cuve. Pour cela, les blocs OPERATE et COMPARE sont utilisés.
