La fonction Diagnostic de la voie affiche, lorsqu'ils existent, les défauts en cours classés selon leur catégorie :
-
Défauts internes :
-
Défauts externes :
-
Autres défauts :
-
défaut du bornier ;
-
défaut de configuration ;
-
défaut de communication ;
-
défaut d'application ;
-
défaut d'alimentation 24 V ;
-
valeur hors plages ;
-
voie non prête.
Une voie en défaut est indiquée dans l'onglet
Mise au point par le passage au rouge du voyant

situé dans la colonne
Erreur.
Le tableau ci-dessous donne la marche à suivre pour accéder à l'écran Défaut voie.
Etape
|
Action
|
1
|
Accédez à l'écran de mise au point du module.
|
2
|
Cliquez, pour la voie en défaut, sur le bouton  situé dans la colonne Erreur.

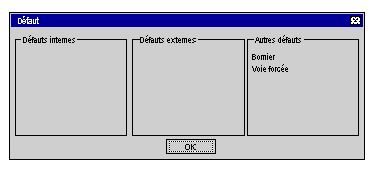

Résultat : La liste des défauts de la voie apparaît.
Remarque : l'accès aux informations de diagnostic de la voie est également possible par un programme (instruction READ_STS).
|
