Diagnostic d'un module analogique

Présentation

La fonction Diagnostic du module affiche, lorsqu'ils existent, les défauts en cours, classés selon leurs catégories :

défauts internes :
- modules en panne ;
- auto-test en cours ;
défauts externes :
- défaut du bornier ;
autres défauts :
- défaut de configuration ;
- module absent ou hors tension ;
- Voie en défaut.

Un module en défaut se matérialise par le passage au rouge d'un certain nombre de voyants tels que :

dans l'éditeur de configuration niveau rack :
- le voyant du numéro du rack ;
- le voyant du numéro d'emplacement du module sur le rack ;
dans l'éditeur de configuration niveau module :
- les voyants Err et E/S selon le type de défaut ;
- le voyant Voie dans la zone Voie ;
- Sélectionnez l'onglet Défaut.

Procédure

Le tableau ci-dessous donne la marche à suivre pour accéder à l'écran Défaut du module.

Etape	Action
1	Accédez à l'écran de mise au point du module.
2	Cliquez sur la référence du module dans la zone de la voie et sélectionnez l'onglet Défaut. Résultats : La liste des défauts du module apparaît. Remarque : Lors d'un défaut de configuration en cas de panne majeure ou d'absence du module, l'accès à l'écran de diagnostic du module est impossible. Le message suivant apparaît alors à l'écran : " Le module est absent ou différent de celui configuré à cette position."

Etape

Action

Accédez à l'écran de mise au point du module.

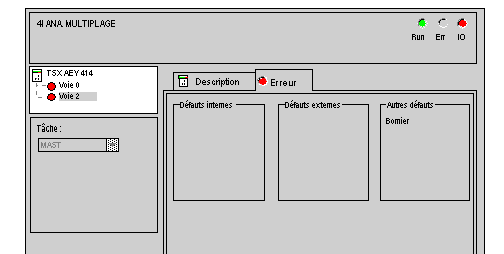

Cliquez sur la référence du module dans la zone de la voie et sélectionnez l'onglet Défaut.

Résultats : La liste des défauts du module apparaît.

Remarque : Lors d'un défaut de configuration en cas de panne majeure ou d'absence du module, l'accès à l'écran de diagnostic du module est impossible. Le message suivant apparaît alors à l'écran : " Le module est absent ou différent de celui configuré à cette position."
