Brochage par TELEFAST 2 du module TSX AEY 810
(Traduction du document original anglais)
A propos de nous
Présentation

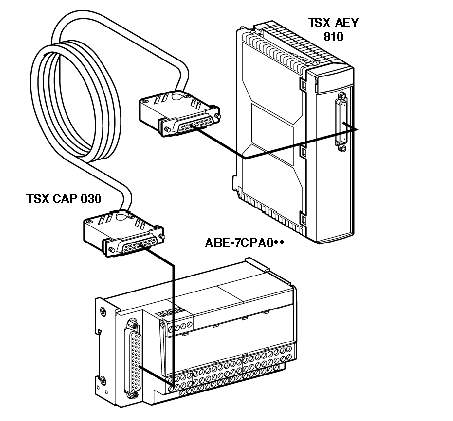

Le module analogique TSX AEY 810 est connecté à un accessoire TELEFAST 2 par le TSX CAP 030 garantissant un blindage permanent. Il existe plusieurs types d’embases de raccordement :
ABE-7CPA02
La distribution des voies analogiques des borniers TELEFAST 2 avec la référence ABE-7CPA02 est la suivante :
Numéro de bornier TELEFAST 2
Numéro de broche du connecteur SUB-D 25 broches
Type de signal
Numéro de bornier TELEFAST 2
Numéro de broche du connecteur SUB-D 25 broches
Type de signal
1
/
Terre
Alim. 1
/
Terre
2
/
STD (1)
Alim. 2
/
Terre
3
/
STD (1)
Alim. 3
/
Terre
4
/
STD
Alim. 4
/
Terre
100
1
+IV0
200
14
COM0
101
2
+IC0
201
/
Terre
102
15
+IV1
202
3
COM1
103
16
+IC1
203
/
Terre
104
4
+IV2
204
17
COM2
105
5
+IC2
205
/
Terre
106
18
+IV3
206
6
COM3
107
19
+IC3
207
/
Terre
108
7
+IV4
208
20
COM4
109
8
+IC4
209
/
Terre
110
21
+IV5
210
9
COM5
111
22
+IC5
211
/
Terre
112
10
+IV6
212
23
COM6
113
11
+IC6
213
/
Terre
114
24
+IV7
214
12
COM7
115
25
+IC7
215
/
Terre
Légende
+IVx
Entrée de tension pôle + pour la voie x.
+ICx
Entrée de courant pôle + pour la voie x.
COMx
Entrée de courant ou de tension pôle - pour la voie x.
NOTE : Retrait de la broche du connecteur détecté par une barrette reliant le bornier STD (1) et la terre (Bornier TELEFAST 2 N°1).
NOTE : Pour la mise à terre, utilisez le bornier complémentaire ABE-7BV20.
ABE-7CPA31
La distribution des voies analogiques des borniers TELEFAST 2 avec la référence ABE-7CPA31 est la suivante :
Numéro de bornier TELEFAST 2
Numéro de broche du connecteur SUB-D 25 broches
Type de signal
Numéro de bornier TELEFAST 2
Numéro de broche du connecteur SUB-D 25 broches
Type de signal
1
/
Terre
Alim. 1
/
24 V (alimentation capteur)
2
/
Terre
Alim. 2
/
24 V (alimentation capteur)
3
/
Terre
Alim. 3
/
0 V (alimentation capteur)
4
/
Terre
Alim. 4
/
0 V (alimentation capteur)
100
/
IS0
116
/
IS4
101
1
+IV0
117
7
+IV4
102
2
+IC0
118
8
+IC4
103
14
0 V
119
20
0 V
104
/
IS1
120
/
IS5
105
15
+IV1
121
21
+IV5
106
16
+IC1
122
22
+IC5
107
3
0 V
123
9
0 V
108
/
IS2
124
/
IS6
109
4
+IV2
125
10
+IV6
110
5
+IC2
126
11
+IC6
111
17
0 V
127
23
0 V
112
/
IS3
128
/
IS7
113
18
+IV3
129
24
+IV7
114
19
+IC3
130
25
+IC7
115
6
0 V
131
12
0 V
Légende
ISx
Alimentation voie 24 V
+IVx
Entrée de tension pôle + pour la voie x.
+ICx
Entrée de courant pôle + pour la voie x.
COMx
Entrée de courant ou de tension pôle - pour la voie x.
NOTE : Le module TELEFAST 2 ABE-7CPA31 est déjà équipé de la barrette nécessaire qui permet de détecter le bornier.
NOTE : Pour la mise à terre, utilisez le bornier complémentaire ABE-7BV10.
