Brochage du connecteur TSX AEY 810
(Traduction du document original anglais)
A propos de nous
Présentation
Le module d'entrée TSX AEY 810 est composé d'un connecteur Sub-D 25 broches.
Broches du connecteur

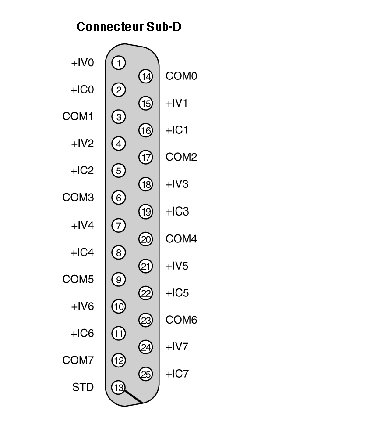

Les broches du connecteur sont illustrées ci-dessous :
+IVx
Entrée de tension pôle + de la voie x
+ICx
Entrée de courant pôle + de la voie x
COMx
Entrée de tension ou de courant pôle - de la voie x.
STD
La barrette située entre la broche 13 et la terre (à l'aide d'un capot) est utilisée pour détecter le débranchement du connecteur.
