Dimensions des racks Modicon X80
Traduction de la notice originale
A propos de nous
Hauteur, largeur et profondeur
Type de rack
a
b
c
Racks bus X
BMXXBP0400(H)
242,4 mm
(9,543 in.)
103,7 mm
(4,08 in.)
19 mm
(0,748 in.)
BMXXBP0600(H)
307,6 mm
(12,11 in.)
BMXXBP0800(H)
372,8 mm
(14,677 in.)
BMXXBP1200(H)
503,2 mm
(19,811 in.)
Racks Ethernet et X Bus
BMEXBP0400(H)
242,4 mm
(9,543 in.)
105,11 mm
(4,138 in.)
19 mm
(0,748 in.)
BMEXBP0800(H)
372,8 mm
(14,677 in.)
BMEXBP1200(H)
503,2 mm
(19,811 in.)
Racks d'alimentation redondante
BMEXBP0602(H)
375,8 mm
(14,795 in.)
BMEXBP1002(H)
506,2 mm
(19,929 in.)
NOTE : Selon les modules installés sur le rack, la taille globale des plateformes d'E/S Modicon X80 (rack avec modules installés) peut être supérieure aux dimensions du rack lui-même. Consultez la section Planification de l'installation des racks Modicon X80 pour estimer la taille globale.

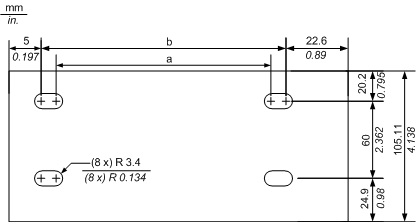

Dimensions et emplacement des trous de fixation au panneau
Des trous de fixation sont placés aux 4 coins d'un rack.
1
Trous de fixation
NOTE : vous pouvez utiliser des vis M4, M5, M6 ou UNC #6 dans les trous de fixation.
Le tableau suivant présente les valeurs correspondant aux mesures a et b de la figure ci-dessus :
Type de rack
a
b
Racks bus X
BMXXBP0400(H)
202,1 mm
(7,957 in.)
214,8 mm
(8,457 in.)
BMXXBP0600(H)
267,5 mm
(10,50 in.)
280 mm
(10,99 in.)
BMXXBP0800(H)
332,5 mm
(13,09 in.)
345,2 mm
(13,59 in.)
BMXXBP1200(H)
462,9 mm
(18,224 in.)
475,6 mm
(18,724 in.)
Racks Ethernet et X Bus
BMEXBP0400(H)
202,1 mm
(7,957 in.)
214,8 mm
(8,457 in.)
BMEXBP0800(H)
332,5 mm
(13,09 in.)
345,2 mm
(13,59 in.)
BMEXBP1200(H)
462,9 mm
(18,224 in.)
475,6 mm
(18,724 in.)
Racks d'alimentation redondante
BMEXBP0602(H)
332,5 mm
(13,09 in.)
345,2 mm
(13,59 in.)
BMEXBP1002(H)
462,9 mm
(18,224 in.)
475,6 mm
(18,724 in.)
