La taille et le nombre des racks ainsi que le type des modules qui y sont installés sont des points importants à prendre en compte lors de la planification d'une installation. Cette installation peut être effectuée dans un boîtier ou à l'extérieur. La hauteur, la largeur et la profondeur de la tête de système et l'espacement entre les racks locaux et d'extension sont des notions importantes.
Le refroidissement des modules tels que l'alimentation, l'UC (CPU) et les E/S est réalisé par convection naturelle.
Pour maintenir le refroidissement thermique nécessaire, respectez les consignes relatives aux aspects suivants :
Position de montage correcte
Les racks Modicon X80 doivent être montés horizontalement sur un plan vertical pour faciliter la ventilation.
NOTE : Les autres positions de montage de rack peuvent provoquer une surchauffe et donc un fonctionnement inattendu de l'équipement.
Dégagement autour des racks
Lors de la planification du dégagement autour des racks, tenez compte de la taille globale de votre plateforme d'E/S Modicon X80.
Ajoutez un dégagement supplémentaire au bas du rack étant donné que des modules sont plus hauts que les racks, par exemple l'UC M580 ou les alimentations redondantes.
La figure ci-dessous représente un exemple d'UC M580 :
a
Espace supplémentaire sous le rack pour tenir compte de la hauteur de la CPU.
b
Hauteur du rack.
c
La hauteur totale est de 134,6 mm.
NOTE : Ajoutez un dégagement supplémentaire de 1,2 mm à droite du rack si vous prévoyez d'installer un module d'extension de rack.
Remarques concernant la température à l'intérieur d'un boîtier
Pour un équipement non ventilé monté dans une armoire, refroidie par ventilation naturelle, la température ambiante correspond à la température de l'air à une distance comprise entre 50 mm (1,97 in.) et 25 mm (0,98 in.) de l'équipement, sur un plan horizontal situé au milieu à la verticale de celui-ci.
Pour optimiser le refroidissement et la circulation d'air, un dégagement adéquat est nécessaire entre votre plateforme d'E/S Modicon X80 et le matériel présent aux alentours (notamment les gaines des câbles, la surface interne du boîtier, les machines).

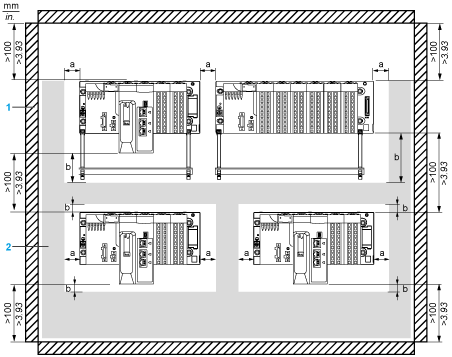

La figure suivante indique les règles d'installation standard à respecter dans une armoire avec gaines :
1
appareillage ou enveloppe
2
goulotte ou lyre de câblage
a
dégagement sur les côtés : > 40 mm (1,57 in.)
b
dégagement en haut et en bas par rapport au matériel aux alentours : > 20 mm (0,79 in.)
NOTE :
Pour gagner de l'espace, il est possible de rapprocher les racks à condition :
-
qu'aucune barre de blindage et gaine ne se trouve entre les racks ;
-
de respecter une distance minimale entre les racks de 40 mm (1,57 in.) ;
-
d'appliquer une réduction de 5 °C (9 °F) à la température ambiante maximale autorisée, soit 55 °C (131 °F) pour les modules standard et avec revêtement enrobant et 65 °C (149 °F) pour les versions renforcées.

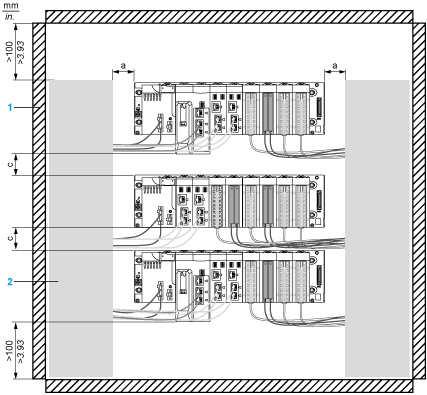

La figure suivante indique les règles d'installation à respecter dans une armoire sans gaines horizontales entre deux racks :
1
appareillage ou enveloppe
2
goulotte ou lyre de câblage
a
dégagement sur les côtés : > 40 mm (1,57 in.)
c
dégagement en haut et en bas entre les deux racks : > 40 mm (1,57 in.)
Pour rejoindre les gaines verticales sur le côté de l'armoire, les câbles doivent passer par l'avant de l'automate.
NOTE : Etant donné que la barre de blindage a été retirée, la protection CEM (pour le blindage des fixations des câbles à la terre) doit être assurée via les barres de cuivre à l'arrivée des câbles, généralement en bas de l'armoire.
Dégagement pour l'installation des câbles
Lorsque vous planifiez l'installation des racks à l'intérieur d'un boîtier, prévoyez un minimum d'espace en face des modules. Les dimensions de chaque type de module X80 sont indiquées dans
l'annexe B.
Profondeur minimale du boîtier :
-
200 mm (7,874 in.) si le rack est fixé à une platine
-
210 mm (8,268 in.) si le rack est monté sur rail DIN de 15 mm (0,59 in.)
NOTE : Si des modules d'extension de rack BMXXBE1000 sont connectés, il est recommandé d'utiliser des câbles BMXXBC•••K avec connecteurs à 45°.
L'illustration ci-après représente une vue latérale d'un rack monté sur rail DIN avec modules et câbles en boîtier :
a
Profondeur câblage + module + embase : > 200 mm (7.874 in.)
b
Profondeur câblage + module + embase + rail DIN : > 210 mm (8.268 in.)
c
Hauteur du rack
d
Hauteur du module
AVERTISSEMENT
