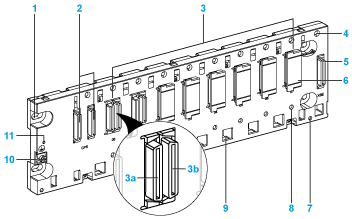

1
Trous de montage du panneau (x4)
2
Connecteurs d'emplacement de module d'alimentation
3
Connecteurs d'emplacement de module
3a
Connecteur Ethernet (selon la référence)
3b
Connecteur X Bus
4
Trou taraudé pour vis de fixation sur chaque module
5
Connecteur femelle à 40 broches pour module d'extension de rack
6
Cache de protection
7
Trous de vis (x2) pour kit de connexion de blindage
8
Orifice de détrompage pour module Ethernet (selon la référence)
9
Orifices permettant l'ancrage des broches de module
10
Vis de terre de protection
11
Voyant d'état du rack (selon la référence)
NOTE : Le rack comporte des caches de protection des connecteurs contre l'humidité et la poussière. Ces derniers doivent être retirés avant la mise en place des modules.

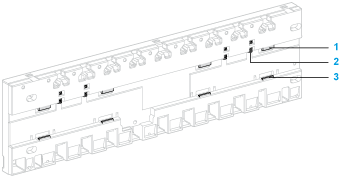

La figure suivante représente le mécanisme de verrouillage du rail DIN à l'arrière des racks Modicon X80 :
1
Verrouillage supérieur
2
Ressort
1
Verrouillage inférieur
NOTE : Les racks 10 emplacements (BMEXBP1002(H)) et 12 emplacements (BMXXBP1200(H) et BMEXBP1200(H)) ne présentent pas de ressorts comme ceux représentés précédemment (élément 2). Ces racks ne peuvent pas être montés sur rail DIN.
Emplacements d'alimentation
Les emplacements d'alimentation sont placés à l'extrémité gauche des racks Modicon X80.
Chaque emplacement d'alimentation comporte deux connecteurs :
La taille de l'orifice central d'ancrage des modules d'alimentation des racks est différente selon le type de rack. Ce détrompage mécanique empêche l'insertion d'un module d'alimentation autonome sur les racks d'alimentation redondante. A l'inverse, vous pouvez installer un module d'alimentation redondante sur des racks d'alimentation autonome.
|
Racks d'alimentation autonome :
|
Racks d'alimentation redondante :
|
|
|
|
NOTE : Les emplacements d'alimentation sont réservés aux modules d'alimentation, et aucun autre type de module ne peut y être installé.
Exception : vous pouvez installer les modules d'alimentation BMXCPS4002 uniquement sur les racks à deux bus suivants (Ethernet et X bus) :
Les emplacements de module, situés à droite d'un ou deux emplacements d'alimentation, sont identifiés à partir de 00.
Le nombre d'emplacements de module et la présence ou l'absence d'un connecteur Ethernet à chaque emplacement dépendent de la
Référence de rack Modicom X80.
Un orifice de détrompage (
élément 10 de la vue avant) est présent sur chaque emplacement de module pour les références de rack suivantes :
Certains modules (tels que les UC M580, les modules eX80, etc.) comportent un ergot à l'arrière pour empêcher leur insertion dans un rack Modicon X80 non pris en charge. Par exemple, l'installation d'une UC M580 sur un rack X Bus requiert un rack BMXXBP•••• (PV0.2 ou version ultérieure).
Consultez la documentation du module pour vérifier la compatibilité des modules et des racks.
Emplacement du module d'extension de rack
L'emplacement XBE (emplacement de module à l'extrémité droite du rack) n'est pas un emplacement de module standard. Il est réservé pour un module d'extension de rack BMXXBE1000. Aucun autre type de module ne peut être installé à l'emplacement XBE.
Connexions Ethernet et X Bus
Tous les racks Modicom X80 comportent un connecteur X Bus à chaque emplacement de module. De nombreux modules d'E/S X80 ne requièrent que la connexion X Bus pour assurer la communication via l'embase.
Un bus de communication Ethernet est intégré à l'embase des racks BMEXBP••00 et BMEXBP••02.

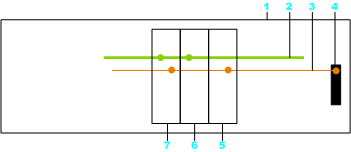

Cette illustration montre un exemple de connexion de module et d'un rack BMEXBP•••• :
1
Rack
2
Bus de communication Ethernet de l'embase
3
Bus de communication X Bus de l'embase
4
Connecteur d'extension X Bus
5
Module Modicon X80
6
Module Ethernet uniquement
7
Module avec connecteurs Ethernet et X Bus
NOTE : Le connecteur d'extension X Bus est relié uniquement à l'embase X Bus.
LED d'état des racks Ethernet
Un voyant d'état vert OK est présent sur les racks Ethernet, mais pas sur les racks X bus. Il indique si le rack fonctionne correctement.
Lorsque ce voyant est allumé, cela signifie que les conditions suivantes (internes au rack) sont satisfaites :
-
Les tensions des barres d'alimentation sont comprises dans la plage nominale.
-
Le diagnostic X bus fonctionne correctement.
-
Le diagnostic du commutateur Ethernet fonctionne correctement.
Lorsque le voyant est éteint, l'embase n'est pas opérationnelle.
