Récapitulatif des états

Introduction

Utilisez la page Récapitulatif des états pour afficher l'état :

des voyants sur la face avant du module de communication Ethernet TSX ETC 101 ;
des services Ethernet pris en charge par le module de communication.
du module de communication dans son rôle de :
- scrutateur,
- serveur Modbus TCP,
- serveur de messagerie EtherNet/IP.

Affichage du récapitulatif des états

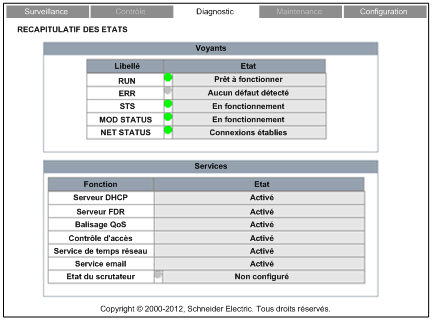

La page Récapitulatif des états se présente comme suit :

Pour ouvrir cette page, procédez comme suit :

Etape	Action
1	Dans la page Accueil, sélectionnez l'option du menu principal Diagnostic. La page Diagnostic s'affiche.
2	Dans la partie gauche de la page Diagnostics, sélectionnez Ethernet → Récapitulatif des états.
3	Si nécessaire, entrez le mot de passe permettant d'accéder au serveur HTTP. NOTE : le mot de passe par défaut est USER.

Données du récapitulatif des états

La section Voyants de la page peut afficher les états opérationnels suivants :

Voyant	Couleur	Signification
RUN	Vert	Prêt à fonctionner
RUN	Gris	Non prêt à fonctionner
ERR	Rouge	Défaut détecté
ERR	Gris	Aucun défaut détecté
STS (état Ethernet)	Vert	En fonctionnement
	Rouge	Adresse IP en double
		Attente d'une réponse du serveur BootP
		Adresse IP par défaut utilisée
		Erreur de configuration détectée
MOD STATUS (état du module)	Vert	En fonctionnement
	Rouge	Non configuré
		Défaut détecté
		Défaut récupérable détecté
NET STATUS (état du réseau)	Vert	Connexions établies
	Rouge	Aucune connexion EtherNet/IP
		Erreur de connexion détectée
		Adresse IP en double

La section Services de la page peut afficher les états fonctionnels suivants :

Fonction	Couleur	Signification
Serveur DHCP	—	Activé
Serveur FDR		Désactivé
Balisage QoS
Contrôle d'accès
Service de synchronisation horaire NTP	—	Activé
Service de messagerie électronique	—	Désactivé
Etat du scrutateur	Vert	Fonctionne correctement
	Rouge	Au moins une connexion est incorrecte
	Gris	Non configuré
