Page Général

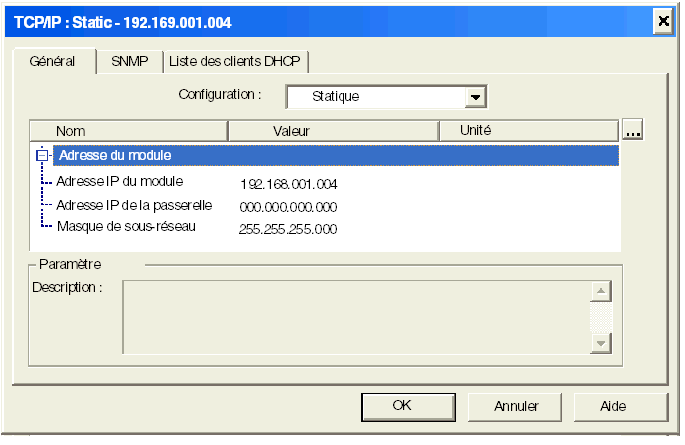

Utilisez la page Général de la fenêtre de propriétés TCP/IP pour configurer l'adresse IP du module de communication EtherNet/IP.
Ouvrez la fenêtre de propriétés TCP/IP en cliquant sur l'icône TCP/IP de la fenêtre des équipements.
NOTE : consultez la rubrique Configuration des propriétés dans la fenêtre des équipements pour plus d'informations sur l'affichage des descriptions de propriétés et la modification des valeurs de propriétés.
Sélection d'un mode de configuration
Utilisez la liste Configuration pour indiquer un mode de configuration. Le paramètre de mode de configuration détermine comment le module obtient son adresse IP au démarrage. Les choix sont :
Mode de configuration
Description
Statique
Le module utilise l'adresse IP du module, l'adresse IP de la passerelle et le masque de sous-réseau configurés dans cette page.
Mémoire flash
Le module utilise l'adresse IP configurée par l'objet TCP/IP et stockée en mémoire flash. Une adresse IP configurée ainsi survit à un redémarrage à chaud (redémarrage pendant lequel l'alimentation électrique de l'équipement n'est pas coupée), mais est perdue en cas de redémarrage à froid (si l'alimentation est interrompue pendant un moment).
BOOTP
Le module utilise une adresse IP affectée par un serveur BOOTP.
Définition des adresses de module en mode statique
Trois propriétés d'adresse IP doivent être configurées pour le module de communication EtherNet/IP en mode de configuration statique :
Propriété
Description
Adresse IP du module
Identificateur de 32 bits, constitué d'une adresse réseau et d'une adresse d'hôte, affecté à un équipement connecté à un réseau Internet TCP/IP utilisant le protocole Internet (IP).
Adresse IP de la passerelle
Adresse d'un éventuel équipement jouant le rôle de passerelle vers le module EtherNet/IP.
Masque de sous-réseau
Valeur de 32 bits utilisée pour cacher (ou masquer) la portion réseau de l'adresse IP et ainsi révéler l'adresse de l'hôte d'un équipement sur un réseau utilisant le protocole IP.
Configurations d'adresse par défaut
Le module utilise une configuration d'adresse par défaut lorsqu'il n'est pas configuré ou lorsqu'une adresse IP en double est détectée. L'adresse par défaut est basée sur l'adresse MAC du module et permet à plusieurs équipements Schneider d'utiliser leur configuration réseau par défaut sur un même réseau.
Le module utilise les configurations d'adresse par défaut suivantes.
Détection des doublons d'adresse IP
Avant de se connecter, le module envoie au moins quatre messages ARP (Address Resolution Protocol, protocole de résolution d'adresse) proposant une adresse IP.
