Messagerie explicite - Action en ligne : Réinitialiser

Présentation

L'exemple suivant montre comment utiliser la fenêtre Action en ligne dans l'outil de configuration EtherNet/IP de Control Expert pour exécuter un message explicite non connecté permettant de réinitialiser à chaud un équipement tiers, en l'occurrence la carte Rockwell Automation 1734-AENT PointIO, à l'aide du service Réinitialiser.

Vous pouvez exécuter le même service de messagerie explicite à l'aide du bloc fonction SEND_REQ.

Configuration du message explicite

Pour configurer et exécuter un message explicite non connecté devant réinitialiser à chaud un équipement tiers, procédez comme suit :

Etape	Action
1	Lancez l'outil de configuration EtherNet/IP à partir de la page Configuration de la fenêtre Propriétés du module de communication.
2	Dans l'outil de configuration EtherNet/IP, démarrez les opérations en ligne en cliquant sur le bouton Mettre en ligne .

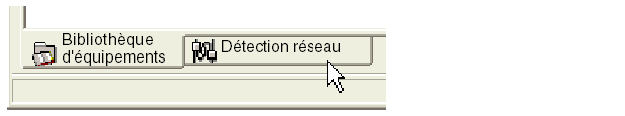

3	Cliquez sur l'onglet Détection réseau pour activer les actions en ligne.
4	Ouvrez la fenêtre Action en ligne en sélectionnant Réseau → Action en ligne.
5	Dans la page Messagerie explicite, renseignez les champs suivants :
	Adresse IP	Saisissez l'adresse IP du module STB NIC 2212. Dans cet exemple, l'adresse IP est la suivante : 192.168.001.011.
	Classe	Saisissez le numéro qui identifie la classe d'objet. Dans cet exemple, le numéro représentant l'objet de classe assemblage est 1.
	Instance	Saisissez le numéro qui identifie l'instance de l'objet de classe. Dans cet exemple, ce numéro est 1.
	Attribut	Ne cochez pas cette case. Le service Réinitialiser fonctionne au niveau instance, et non au niveau attribut.
	Nom	Sélectionnez le nom du service de messagerie explicite. Dans cet exemple, sélectionnez Réinitialiser.
	Messagerie	Sélectionnez le type de message explicite. Dans cet exemple, sélectionnez Non connecté.

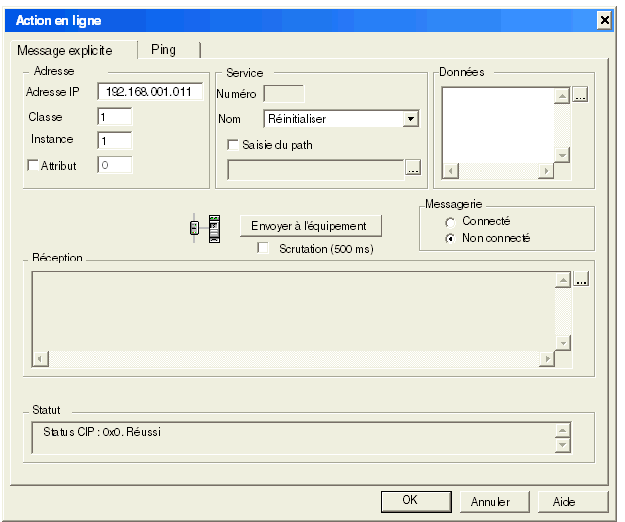

	(La configuration de messagerie explicite est présentée ci-après.)
6	Pour exécuter le message explicite non connecté, cliquez sur Envoyer à l'équipement.
7	La zone Statut indique si la procédure de messagerie explicite a abouti ou non : Remarque : le service ne renvoyant pas de données, aucune sortie de message ne s'affiche dans la zone Réception.
8	Cliquez sur OK pour fermer la fenêtre.
