Messagerie explicite – Action en ligne : Get_Attributes_Single
Traduction de la notice originale
A propos de nous
Présentation
L'exemple suivant montre comment utiliser la fenêtre Action en ligne dans l'outil de configuration EtherNet/IP de Control Expert pour exécuter un message explicite non connecté permettant de récupérer l'ID du fournisseur d'un équipement tiers, en l'occurrence une carte Rockwell Automation 1734-AENT PointIO (révision 2.1), à l'aide du service Get_Attributes_Single.
Vous pouvez exécuter le même service de messagerie explicite à l'aide du bloc fonction SEND_REQ.
Configuration du message explicite
Pour configurer et exécuter un message explicite non connecté devant récupérer l'ID du fournisseur d'un équipement tiers, procédez comme suit :
Etape
Action
1
Lancez l'outil de configuration EtherNet/IP à partir de la page Configuration de la fenêtre Propriétés du module de communication.
2
Dans l'outil de configuration EtherNet/IP, démarrez les opérations en ligne en cliquant sur le bouton Mettre en ligne  .
3

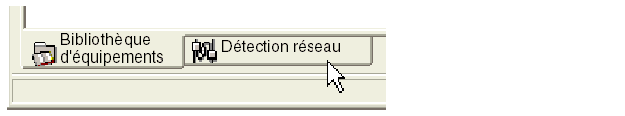

Cliquez sur l'onglet Détection réseau pour activer les actions en ligne.
4
Ouvrez la fenêtre Action en ligne en sélectionnant Réseau → Action en ligne.
5
Dans la page Messagerie explicite, renseignez les champs suivants :
Adresse IP
Saisissez l'adresse IP de l'équipement tiers. Dans cet exemple, l'adresse IP est la suivante : 192.168.001.011.
Classe
Saisissez le numéro qui identifie la classe d'objet. Dans cet exemple, le numéro représentant l'objet de classe assemblage est 1.
Instance
Saisissez le numéro qui identifie l'instance de l'objet de classe identité. Dans cet exemple, ce numéro est 1.
Attribut
Cochez la case pour activer le champ, puis saisissez le numéro qui identifie l'attribut contenant l'ID du fournisseur. Dans cet exemple, ce numéro est 1.
Nom
Sélectionnez le nom du service de messagerie explicite. Dans cet exemple, sélectionnez Get_Attributes_Single.
Messagerie
Sélectionnez le type de message explicite. Dans cet exemple, sélectionnez Non connecté.

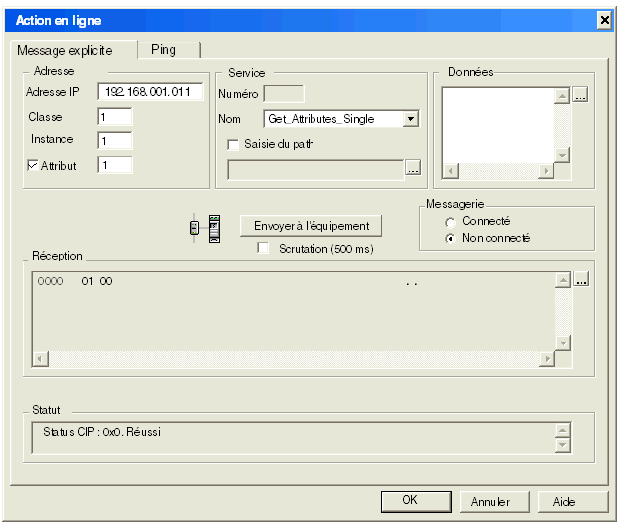

(La configuration de messagerie explicite est présentée ci-après.)
6
Pour exécuter le message explicite non connecté, cliquez sur Envoyer à l'équipement.
7
La zone Réception affiche la sortie du message, et la zone Statut indique si la procédure de messagerie explicite a abouti ou non :
8
Cliquez sur OK pour fermer la fenêtre.
