Création d'un projet

Utilisation de Control Expert

Utilisez Control Expert pour créer un projet. Les étapes suivantes décrivent l'une des manières de créer un projet avec Control Expert :

Etape	Action
1	Lancez Control Expert.
2	Dans le menu principal de Control Expert, sélectionnez Fichier → Nouveau. La fenêtre Nouveau projet s'affiche. Elle contient la liste des types d'automates Schneider Electric.

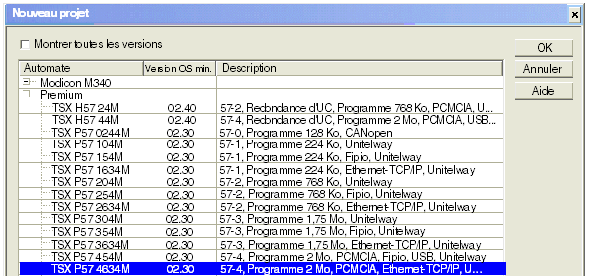

3	Dans la fenêtre Nouveau projet, ouvrez la sous-liste Premium et choisissez un automate. Dans cet exemple, l'automate TSX P57 4634M est sélectionné :

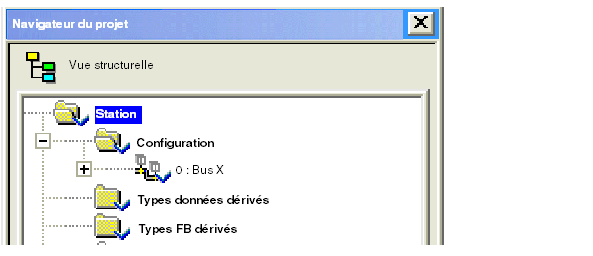

4	Cliquez sur OK. Le navigateur du projet apparaît :
5	Dans le navigateur du projet, double-cliquez sur Bus local. Control Expert affiche : le catalogue matériel et une fenêtre Bus local avec l'UC choisie en deuxième position (emplacement 0) et une alimentation TSX PSY 2600M en première position.
6	Dans le catalogue matériel, faites glisser avec la souris un module de communication EtherNet/IP TSX ETC 100 de la section Communication vers un emplacement dans l'embase. Dans cet exemple, le module est placé en troisième position (emplacement 2).

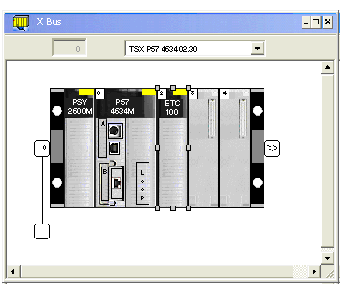

7	Les modules choisis sont affichés sur l'embase.
8	Pour ouvrir la fenêtre de configuration du TSX ETC 100, effectuez l'une des opérations suivantes : double-cliquez sur le module TSX ETC 100 dans la fenêtre Bus local ci-dessus, ou cliquez avec le bouton droit sur le module, puis choisissez Ouvrir le module… dans le menu contextuel. La fenêtre de configuration du module apparaît. Elle permet de définir les propriétés de celui-ci.
