Présentation
Les informations suivantes décrivent l'installation du module de communication EtherNet/IP TSX ETC 100.
Caractéristiques externes

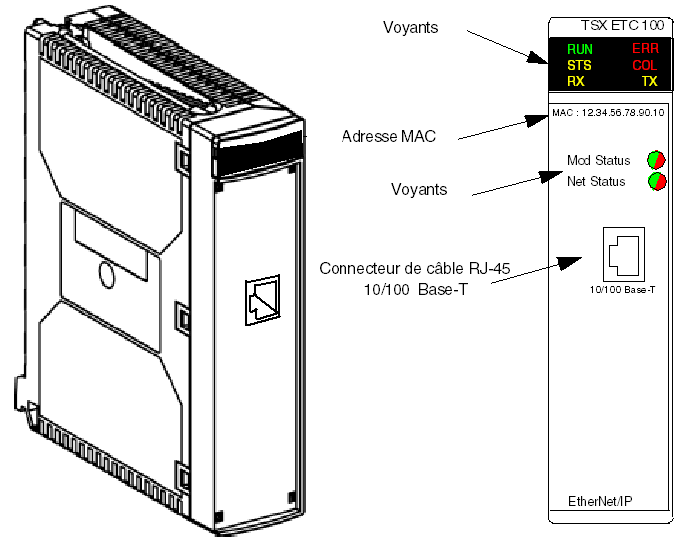

Utilisez l'illustration suivante pour identifier les caractéristiques externes du module TSX ETC 100.
Voyants
Le module EtherNet/IP TSX ETC 100 comporte les voyants suivants :
Vous trouverez une description de ces voyants et de leur utilisation pour le diagnostic du module dans la rubrique Voyants du module TSX ETC 100.
Montage du module
Le module TSX ETC 100 est monté dans le rack d'une station automate Premium/Atrium. Il peut être installé dans l'un des emplacements disponibles, à l'exception des racks Bus X offset). Pour monter le module TSX ETC 100 :
Etape
Action
Illustration
1
Positionnez les broches situées à l'arrière du module dans les trous de centrage situés sur la partie inférieure du rack.
2
Faites pivoter le module afin de le mettre en contact avec le rack et les connecteurs à broches.
3
Fixez le module sur le rack en serrant la vis située sur la partie supérieure du module.
Remarque : le couple de serrage maximum est de 2,0 Nm
Câblage du connecteur Ethernet
AVERTISSEMENT
RISQUE D'ELECTROCUTION OU DE BRULURE
Connectez la liaison de masse au bornier PE avant d'établir toute autre connexion. Lorsque vous supprimez des connexions, déconnectez la liaison de masse en dernier. Le blindage du câble Ethernet doit être relié à la terre au niveau du commutateur Ethernet.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
Le module TSX ETC 100 communique sur un réseau EtherNet/IP par l'intermédiaire d'un seul connecteur RJ45 situé dans la moitié supérieure du module.
