Page Liste des clients DHCP
Le module de communication EtherNet/IP peut être configuré pour jouer le rôle de serveur DHCP. Les équipements de réseau connectés peuvent s'abonner à ce service DHCP et obtenir leurs paramètres IP auprès du module.
Utilisez cette page pour :
NOTE : le service DHCP n'est pas activé ou désactivé pour un équipement donné dans cette page. Consultez la section Activation du service DHCP, ci-après, pour plus d'informations sur l'activation du service DHCP pour un équipement spécifique.
Affichage de la liste des clients DHCP

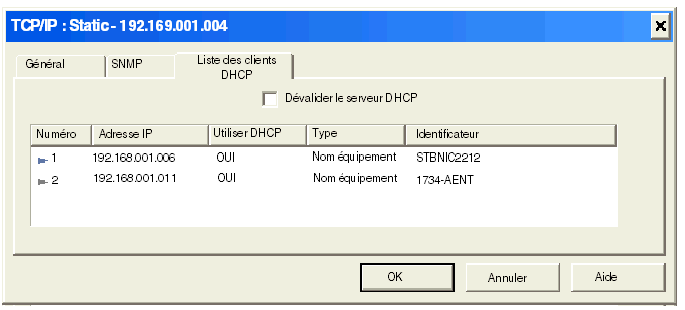

La liste des clients DHCP comprend une ligne pour chaque équipement EtherNet/IP en réseau, identifiant les équipements abonnés au service DHCP :
La liste contient les renseignements suivants pour chaque équipement en réseau :
Propriété
Description
Numéro
Numéro attribué à l'équipement dans l'outil de configuration EtherNet/IP.
Adresse IP
Adresse IP associée à l'équipement.
Utiliser DHCP
TRUE indique que l'équipement est abonné au service DHCP.
Type d'identificateur
Indique le mécanisme utilisé par le serveur pour reconnaître le client (adresse MAC ou nom d'équipement DHCP).
Identificateur
Adresse MAC ou nom d'équipement DHCP.
Activation du service DHCP
Le service DHCP d'un équipement EtherNet/IP n'est pas activé dans cette page. Il doit être activé et désactivé dans la configuration de l'équipement EtherNet/IP distant. Pour activer le service DHCP pour un équipement donné, procédez comme suit :
Etape
Action
1

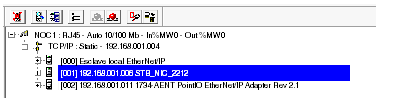

Dans l'outil de configuration EtherNet/IP de Control Expert, sélectionnez le client DHCP dans la fenêtre des équipements. Dans cet exemple, le client sélectionné est un module STB_NIC_2212 :
2

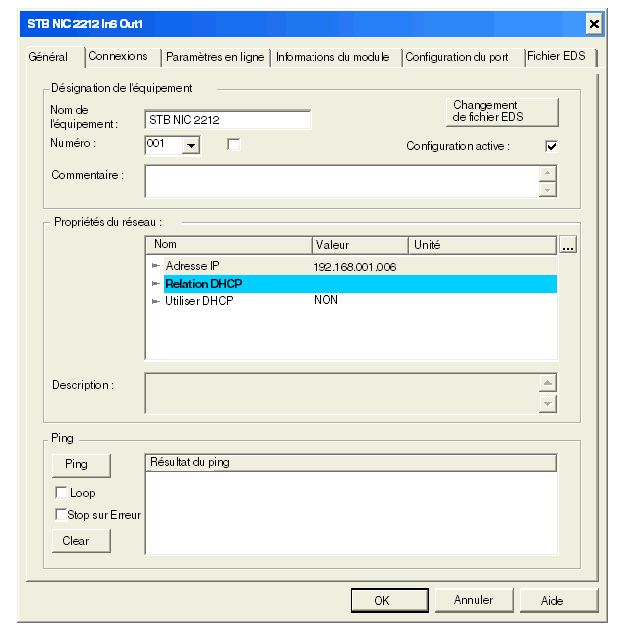

Choisissez Equipements → Propriétés. La page Général de la fenêtre Propriétés de l'équipement sélectionné apparaît, indiquant que le service de client DHCP est désactivé (valeur par défaut).
3
Dans la zone Propriétés du réseau, sous Relation DHCP, configurez les propriétés suivantes :
Propriété :
Action :
Utiliser DHCP
Choisissez OUI.
Identificateur client DHCP
Choisissez soit :
  • Adresse MAC, soit
  • Nom de l'équipement
Adresse Mac/Nom de l'équipement
Indiquez la valeur du nom de l'équipement ou de l'adresse MAC.
4
Cliquez sur OK pour fermer la fenêtre Propriétés de l'équipement et enregistrer les modifications.
