Présentation

La Page de démarrage apparaît à l'ouverture du Gestionnaire de topologie.

Elle contient plusieurs informations, telles que :

  • l'état de connexion au serveur système,

  • les dernières informations relatives à Schneider Electric,

  • les projets système récemment ouverts,

  • les Projets système créés avec une version antérieure de Control Expert.

Organisées sous forme de sections, ces informations sont disponibles seulement lorsque Control Expert est connecté à un serveur système.

Depuis cette page, vous pouvez afficher, configurer, ouvrir et exporter les projets système stockés dans le Référentiel Control Expert du serveur système auquel vous êtes connecté. Vous pouvez également importer des projets système.

NOTE : pour plus d'informations sur la base de données de sécurité, reportez-vous au document Editeur de sécurité (Security Editor) - Guide d'exploitation.
NOTE : la Page de démarrage se ferme à l'ouverture d'un projet système.

Ouverture de la Page de démarrage

Pour ouvrir la Page de démarrage , cliquez sur son icône dans la barre de titre.

Description de la section Accueil

La figure suivante montre la section Accueil de la Page de démarrage lorsque Control Expert est connecté à un serveur système.

Elément Description
1

Affiche les derniers projets système ouverts sur le serveur système auquel vous êtes connecté. Double-cliquez sur un projet système pour l'ouvrir.
2

Affiche les dernières informations concernant Schneider Electric (connexion Internet requise).
3

Lien vers https://blog.se.com. Nécessite une connexion Internet.
4

Ouvre la section Projet .
5

Ouvre la section Projets antérieurs .

NOTE :

La section apparaît dans les cas suivants :

  • Vous avez mis à jour le logiciel et les projets système créés avec la version antérieure ont été exportés pendant la mise à jour.

  • Une version antérieure du logiciel a été supprimée et les projets système qui ont été exportés pendant la suppression sont toujours présents sur l'ordinateur utilisé en tant que serveur système pour la version actuelle.

Description de la section Projets

La figure suivante illustre un exemple de section Projets.

Elément Description
1

Nœud racine du Référentiel Control Expert du serveur système auquel vous êtes connecté. Indique l'adresse IP du serveur système.

Développez le nœud pour afficher les projets système disponibles sur ce serveur système. Les données apparaissent à condition que vous soyez connecté au serveur système.

NOTE : par défaut, Control Expert est connecté au serveur système local et l'adresse IP qui s'affiche est localhost.
2

Arborescence montrant la structure de dossiers du Référentiel Control Expert. Sélectionnez un élément pour afficher ses propriétés dans le volet PROPRIETES .
3

Crée un projet système sous le nœud racine du Référentiel Control Expert ou sous le dossier actuellement sélectionné.
4

Ouvre le projet système sélectionné et ferme la page de démarrage.
5

Permet d'exporter le projet système sélectionné.
6

Permet d'importer un projet système.

Description de la section Projets antérieurs

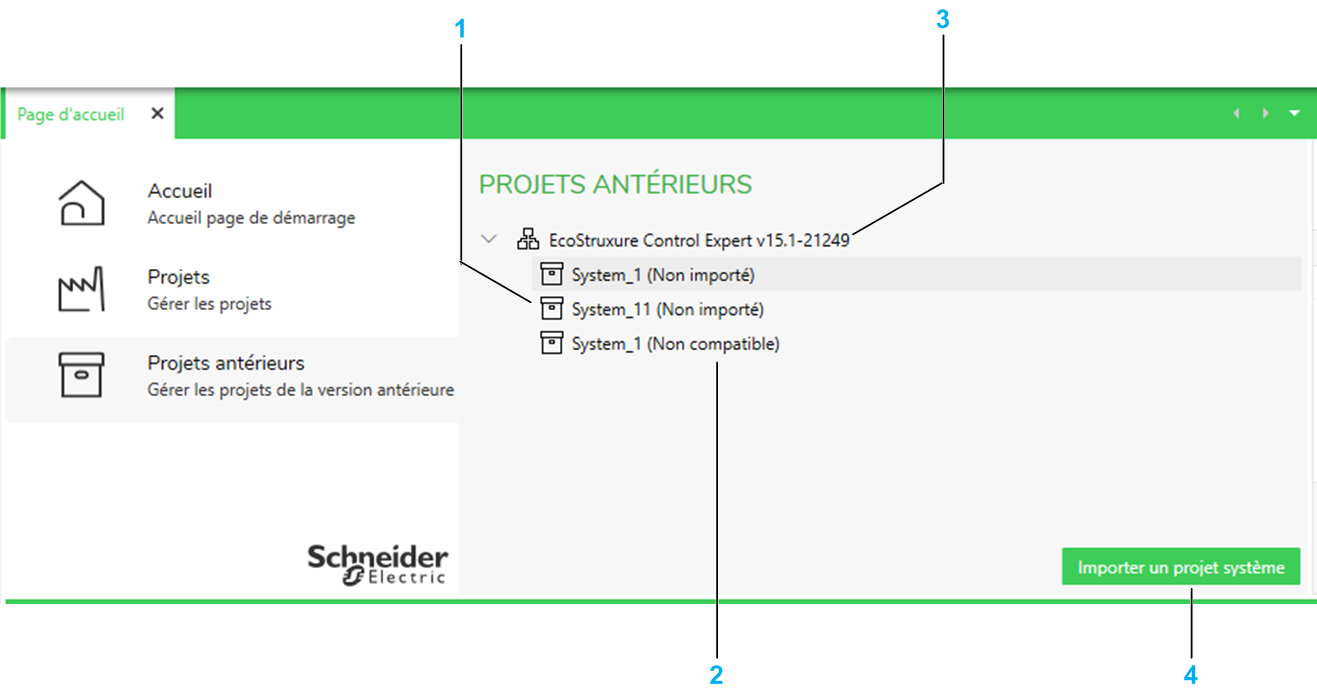

La figure suivante illustre un exemple de section Projets antérieurs qui vous permet de gérer les projets système de la version antérieure de Control Expert.

Elément Description
1

Projets système créés avec une version antérieure de Control Expert et exportés automatiquement à partir du Référentiel Control Expert lors de la désinstallation du logiciel.

Ils se trouvent à l'emplacement %ProgramData%\Schneider Electric\ControlExpert.Topology.X\Migration sur l'ordinateur du serveur système, où X est la version de Control Expert avec laquelle ils ont été créés.
2

Etat du projet système.

Valeurs possibles :

  • Importé : le projet système a déjà été rendu compatible avec la version actuelle de Control Expert et ajouté au Référentiel Control Expert. Vous pouvez l'ouvrir à partir de la section Projets.

  • Non Importé  : le projet système n'a pas été migré lors de la mise à jour de la version antérieure du logiciel (par exemple, en raison de l'exclusion des projets système protégés par mot de passe). Vous pouvez l'importer pour l'utiliser avec la version actuelle de Control Expert.

  • Non compatible : le projet système ne peut pas être utilisé avec la version actuelle de Control Expert car il n'était pas compatible avec les versions ultérieures lorsqu'il a été exporté à partir de la version antérieure du logiciel.
3

Nœud représentant les projets système créés avec une version donnée de Control Expert.
4

Permet d'importer le projet système.
