Architecture Fipio avec un automate arbitre de bus Premium

Description
La description ci-dessous concerne Unity Pro. Néanmoins, la procédure est identique avec PL7.
NOTE : les modes et les procédures de fonctionnement sont décrits dans le volume 2 du manuel TLX DS COM PL7 xx.
L'adaptation est effectuée au moment de la configuration de l'automate gestionnaire.

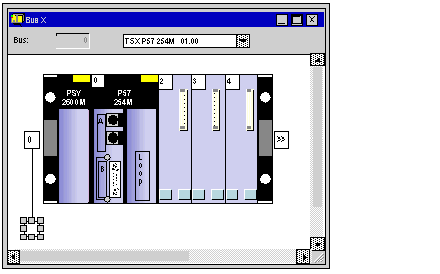

Lorsque vous cliquez deux fois sur la représentation du connecteur FIPIO sur le processeur, une fenêtre affichant la structure du bus FIPIO s'affiche.
Cliquez sur le bouton droit de la souris pour faire apparaître un menu contextuel intitulé "Propriétés du bus" :

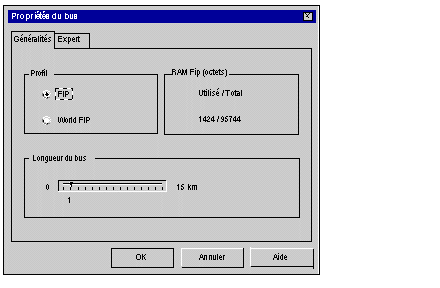

Dans l'onglet Général, vous devez définir la longueur du bus FIPIO. La valeur par défaut est de 1 km :
NOTE : il est essentiel de fixer la longueur du bus à 7 km, quelle que soit la longueur réelle de la fibre optique.
Le délai de propagation recevra alors la valeur correcte.

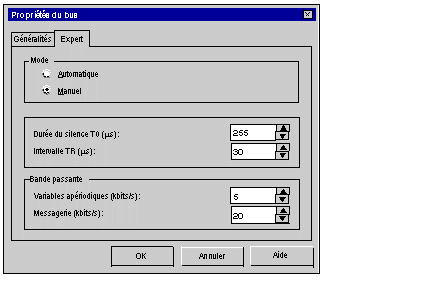

L'onglet Expert permet d'accéder au mode de réglage manuel de T0 et TR :
La configuration doit ensuite être confirmée.
NOTE : il est essentiel de définir T0 = 255 μs et TR = 30 μs pour toutes les configurations. Les valeurs de bande passante ne doivent pas être modifiées.
AVERTISSEMENT
COMPORTEMENT INATTENDU DE L'APPLICATION
Avant de modifier les paramètres de l'onglet Expert, mettez hors tension tous les équipements connectés. Ne les remettez sous tension qu'après avoir téléchargé la nouvelle application sur l'automate.
Après avoir modifié les paramètres de l'onglet Expert et téléchargé la nouvelle application sur l'automate, éteignez puis rallumez tous les équipements connectés.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
