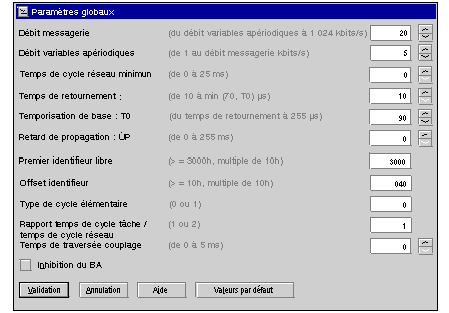

L'adaptation est effectuée lors de la configuration de l'automate gestionnaire. L'utilisateur met en œuvre l'atelier logiciel X-TEL V6. Les modifications s'effectuent à l'aide de l'outil X-TEL-CONF à travers une fenêtre cachée accessible par l'appui simultané sur les touches <Control> <Alt> <P> depuis l'écran de Configuration des Equipements Distants (Voir Manuel outils de base logiciels).
Les paramètres suivants sont à modifier avec les mêmes valeurs pour toutes les dimensions d'applications visées par ce chapitre :
-
Temps de retournement : remplacer la valeur initiale de 10 microsecondes par 30 microsecondes.
-
Temporisation de base : T0 : remplacer la valeur initiale de 90 microsecondes par 255 microsecondes.
-
Retard de propagation : remplacer la valeur initiale 0 par 100 microsecondes.
-
Débit messagerie : il est fixé à 20 Kbit:/s en absence de paramétrage particulier. Ce paramètre, associé au Temps de retournement et au Retard de propagation, est utilisé par X-TEL pour la génération du macrocycle sur le bus Fipio. Les valeurs de réglage du Débit messagerie sont indiquées dans le paragraphe suivant.
La procédure d'initialisation de l'automate nécessite un nombre réduit d'opérations, comme indiqué dans l'annexe.
Cas N°1 :
Les stations agents sont majoritairement des blocs d'entrées/sorties déportées de type TBX ou Momentum.
|
Nombre de stations
|
0 à 10
|
11 à 15
|
16 à 20
|
21 à 30
|
31 à 35
|
36 à 90
|
|
Débit messagerie (Kbit/s) (*)
|
20
|
20
|
13
|
13
|
13
|
13
|
Cas N°2 :
Les stations agents sont majoritairement des automates de type Micro ou Premium.
|
Nombre de stations
|
0 à 10
|
11 à 15
|
16 à 20
|
21 à 27
|
28 à 34
|
|
Débit messagerie (Kbit/s) (*)
|
20
|
11
|
10
|
10
|
6
|
* Valeur à définir dans l'écran X-TEL
NOTE : La déclaration des variables FIP est prise en compte après la définition d'au moins un équipement Fipio dans l'écran des E/S distantes.
La déclaration des stations est répartie sur les différentes tâches du processeur. Voir Chapitre 6 : "Performances".
Les variables modifiées précédemment dans X-TEL-CONF sont à exploiter par l'OFB MPSBA .
Une seule configuration (instance) de cet OFB est nécessaire à la modification des paramètres Fipio. Aucune programmation n'est nécessaire au fonctionnement de cet OFB, il suffit de l'instancier pour qu'il s'exécute de manière implicite et automatique.
NOTE : Il ne doit exister qu'une seule instance de MPSBA dans l'application.
