Aspects systèmes liés à la mise en place du réseau optique

Topologie en anneau redondant
Le respect de la distance maximum entre deux transmetteurs consécutifs, c'est-à-dire raccordés à la même section de fibre optique, doit être assuré quelles que soit la configuration du projet (aucune distance minimale requise).

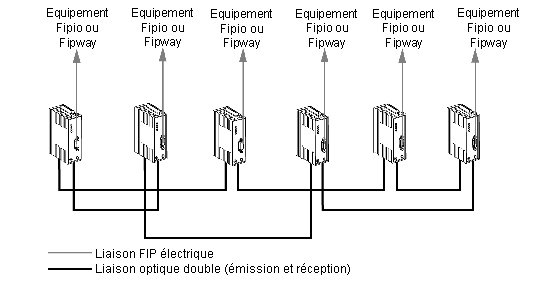

Cette topologie repose sur le câblage alterné de liaisons optiques lorsqu'une ou plusieurs sections sont trop longues. Voir schéma ci-dessous.
Exemples :
Topologie linéaire non redondante

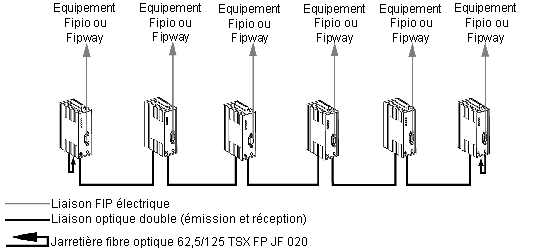

Illustration :
NOTE : Fermez la boucle d'émission et de réception du port optique "libre" à l'aide d'une jarretière fibre optique.
