Règles générales et accessoires de branchement
La liaison électrique entre chaque transmetteur OZDFIPG3 et les équipements du système de contrôle est comparable à un mini segment, avec les restrictions suivantes :
-
la longueur du segment est limitée à 100 m,
-
16 équipements maximum sont reliés à un transmetteur,
-
le mini segment accède à un transmetteur monofibre.
Pour faciliter le branchement et s'assurer que chaque nœud fonctionne correctement, munissez-vous des éléments suivants :
-
un câble TSX FP CA,
-
une terminaison de ligne TSX FP ACC7 aux deux extrémités de chaque mini segment,
-
un connecteur TSX FP ACC12 (isolé) ou TSX FP ACC2 pour les branchements du transmetteur, sur les E/S distantes TBX BL P01 ou TBX et Momentum,
-
un bornier TSX LES 65 pour brancher les processeurs TSX et PMX,
-
une prise TSX FP ACC4 utilisée avec le câble de connexion de la carte PCMCIA TSX FP CG 010/030. Ces accessoires sont conçus pour le branchement des automates et des PC prenant en charge les cartes TSX FPP10 et TSX FPP OZD 200.
Les manuels de référence TSX DR FPW et TSX DR FIP donnent des informations détaillées sur les conditions d'installation, qui sont identiques pour cette application.

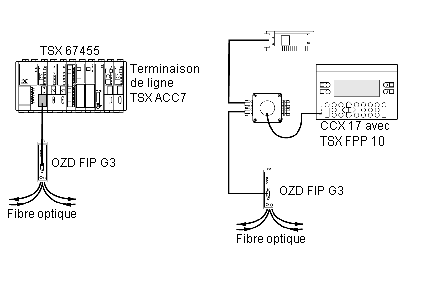

Illustration :

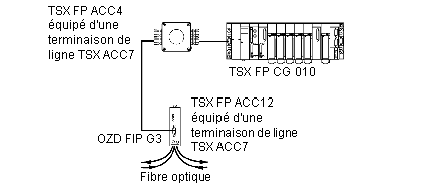

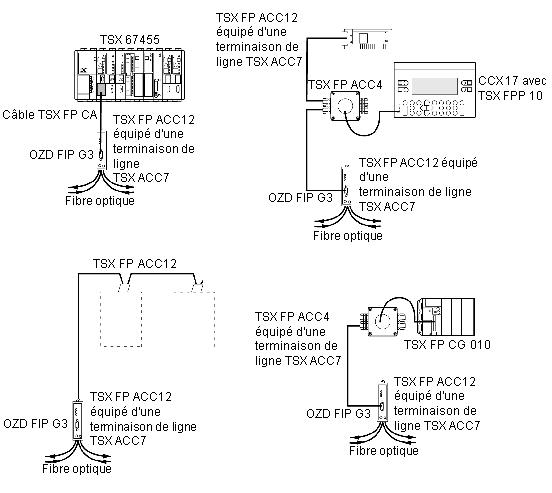

Le TSX FP ACC12 équipé d'une terminaison de ligne TSX ACC7 est l'accessoire qui convient pour brancher l'unité OZD FIP G3.
Illustration :
